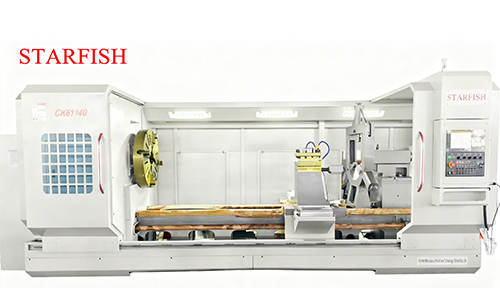

Introdução de CK61125, CK61140, CK61160 CNC Horizontal Flat Flat
1. Cama
A cama apresenta uma estrutura tipo caixa integral, fundida em uma única peça em ferro fundido de alta qualidade (HT300) e submetida a tratamento de envelhecimento secundário para excelente estabilidade. As guias largas (660 mm) oferecem rigidez superior e resistência à vibração. As superfícies das guias passam por têmpera de média frequência e são retificadas com precisão em retificadoras de guias importadas, garantindo longa vida útil, alta precisão e excelente estabilidade dimensional.
2. Cabeçote
A estrutura robusta do gabinete acomoda operações de usinagem pesadas. As engrenagens passam por têmpera de alta frequência e retificação de precisão, garantindo alta precisão, operação suave e baixo ruído.
3. Alimentação
Cada par de guias deslizantes é equipado com fita macia TSF, reduzindo significativamente o coeficiente de atrito e melhorando o desempenho da resposta do servo.
4. Lançamento final
Equipado com cabeçote móvel cônico Morse manual ou hidráulico, possui estrutura robusta capaz de suportar operações de corte pesadas.
5. Guia
Ultra Guideway garante uma vida útil muito melhor e mais longa
Configuração da máquina CNC de torno plano
Parâmetro (torno convencional também pode ser fornecido)
ESPECIFICAÇÕES | Unidades | CK61125 | CK61140 | CK61160 |
Balance sobre a cama | mm | 1250 | 1400 | 1600 |
Balance sobre o slide cruzado | mm | 850 | 1000 | 1200 |
Distância entre centros | mm | 1500-10000 | 1500-10000 | 1500-10000 |
Largura da guia | mm | 600/755/1100 | 600/755/1100 | 600/755/1100 |
Máx. capacidade de carga | T | 06/03/10 | 06/03/10 | 06/03/10 |
Furo do fuso | mm | 105/130 | 105/130 | 105/130 |
Fusado de furo afunilado | - | Métrica φ140/mt6 | Métrica φ140/mt6 | Métrica φ140/mt6 |
Tipo de nariz do fuso | - | A2-15 | A2-15 | A2-15 |
Etapas de velocidade do eixo | - | 4 etapas | 4 etapas | 4 etapas |
Faixa de velocidade do eixo | RPM | 4-300 | 4-300 | 4-300 |
Mandril | mm | Φ1000 Manual de 4-JAW | Φ1250 Manual de 4-JAW | Φ1250 Manual de 4-JAW |
Postagem de torre/ferramenta | - | Posição elétrica 4 | Posição elétrica 4 | Posição elétrica 4 |
Tamanho da ferramenta | mm | 40x40 | 40x40 | 40x40 |
X Viagem do eixo | mm | 620 | 720 | 720 |
Z Viagem do eixo | mm | 1500-10000 | 1500-10000 | 1500-10000 |
X eixo de travessia rápida | mm/min | 4000 | 4000 | 4000 |
Zis zis rápido travessia | mm/min | 6000 | 6000 | 6000 |
Diâmetro da pena de cauda | mm | Φ160 | Φ160 | Φ160 |
Tailstock Quill diminuto | - | Mt6 | Mt6 | Mt6 |
Tailstock Quill Travel | mm | 300 | 300 | 300 |
Motor do fuso principal | KW | 22 | 22 | 22 |
Motor da bomba de líquido de arrefecimento | KW | 0.25 | 0.25 | 0.25 |
Largura x altura | mm | 2250x2300 | 2350x2450 | 2350x2600 |
Comprimento | mm | 5000-14000 | 5000-14000 | 5000-14000 |
Peso líquido | T | 11-20 | 12-21 | 14-22 |
Características de desempenho:
◎ Toda a cama é lançada pelo processo de resina, que é tratado pelo envelhecimento, com uma bela aparência, boa rigidez e alta precisão
Surface A superfície do trilho-guia é extinta por Ultra-Audio, que tem retenção de precisão extremamente alta, alta dureza e vida longa
◎ A placa raspadora de alta qualidade é usada para evitar os arranhões do trilho-guia, e a superfície do trilho-guia é feita de plástico, que tem boa resistência ao desgaste e alta precisão
Configuração padrão
Turreta elétrica de quatro estação, mandril de quatro mandíbulas, manual manual, lubrificação centralizada automática, sistema de refrigeração, cobertura de proteção semi-fechada
Configuração opcional
Sistemas CNC como Siemens, Fanuc, Guangshu e Kande, torres horizontais ou acionados, estoques hidráulicos, tampas de proteção totalmente fechadas
Oficina
Perguntas frequentes
Aceitação:
o conteúdo da pré-aceitação pelo padrão de aceitação da máquina
e uma folha de inspeção de precisão.
Instalação
1) O comprador, de acordo com o gráfico da fundação, foi oferecido pelo vendedor.
2) Depois que o equipamento chegar ao site do usuário, o comprador precisa concluir os preparativos para a fonte de alimentação trifásica, cabo de quatro núcleos trifásicos, fonte de ar comprimida etc. e fornecer os cabos mencionados acima e os tubos de ar para inserir a interface padrão da máquina-ferramenta, e o usuário notificará o fornecedor para instalar e a depuração após a preparação está pronta.
Treinamento
• 1-2 dias: Inspeção da conexão a cabo, a fundação acabada é qualificada para orientar o
cliente a conhecer o nome e as funções de cada componente também.
1) Demoção e ensine o usuário a calibrar e usar peças de trabalho do cliente na máquina.
Revise todas as etapas de operação e aprenda o método de manutenção de cada parte.
O período de garantia é de 14 meses a partir da data de depuração no workshop do cliente.
No período de garantia,
se algumas peças precisarem ser substituídas devido à qualidade do produto, a empresa é responsável pela substituição gratuita. Se o problema não estiver relacionado à qualidade do produto do torno vertical, ou se a empresa precisar enviar um técnico para corrigir o torno vertical, as taxas apropriadas devem ser coletadas.
Nossa empresa ajudará os clientes a colocar a máquina funcionando bem e responderá a todas as perguntas
dos clientes on -line.
Para problemas simples de operação por meio de email/whatsapp/vídeo/telefonema, lide diretamente
para obter um problema difícil, convide um engenheiro para ajudá -lo a reparar ou depurar no local.
Período fora da garantia:
o cliente apenas paga o custo das peças a um preço razoável e mais baixo.
Solução de problemas
1) Antes da entrega: o departamento especial de CQ verifica cuidadosamente para garantir que tudo seja qualificado com a alta
qualidade
2) ao ver as fotos ou vídeos reais dos clientes, usando o grupo discutido ou e -mail, ou
uma reunião de vídeo ou uma ligação fornece soluções imediatamente
3) O engenheiro de despacho vai para oficinas de clientes no local.
