Uso da máquina de torno horizontal
This series of CNC lathes is a heavy-duty CNC machining machine tool, is an automatic metal processing equipment controlled by the CNC system, suitable for semi-finishing and finishing of heavy workpieces, with simple programming, reliable structure, convenient operation and high degree of automation, suitable for turning a variety of internal and external cylindrical surfaces, conical surfaces, arc surfaces and other rotating surfaces, and used Para girar vários fios, é um equipamento de usinagem CNC comumente usado no campo da usinagem.
Parâmetro (torno convencional também pode ser fornecido)
ESPECIFICAÇÕES | Unidades | CKQ61100 | CKQ61100 | CK61100 |
Balance sobre a cama | mm | 1000 | 1000 | |
Swing Over Cross Slide | mm | 680 | 610 | |
Distância entre centros | mm | 1000-10000 | 1500-10000 | |
Largura da guia | mm | 600 | 755 | |
Máx. capacidade de carga | T | 4 | 6 | |
Furo do fuso | mm | 105 | 130 | |
Fusado de furo afunilado | - | Métrica φ120/mt6 | Métrica φ140/mt6 | |
Tipo de nariz do fuso | - | C11 | A2-15 | |
Etapas de velocidade do eixo | - | 3 etapas | 4 etapas | |
Faixa de velocidade do eixo | RPM | 20-800 | 4-300 | |
Mandril | mm | φ400 Manual de 3-JAW | Φ1000 Manual de 4-JAW | |
Postagem de torre/ferramenta | - | Posição elétrica 4 | Posição elétrica 4 | |
Tamanho da ferramenta | mm | 40x40 | 40x40 | |
X Viagem do eixo | mm | 520 | 520 | |
Z Viagem do eixo | mm | 1000-10000 | 1500-10000 | |
X eixo de travessia rápida | mm/min | 4000 | 4000 | |
Zis zis rápido travessia | mm/min | 6000 | 6000 | |
Diâmetro da pena de cauda | mm | φ120 | Φ160 | |
Tailstock Quill diminuto | - | Mt6 | Mt6 | |
Tailstock Quill Travel | mm | 250 | 300 | |
Motor do fuso principal | KW | 15 | 22 | |
Motor da bomba de líquido de arrefecimento | KW | 0.25 | 0.25 | |
Largura x altura | mm | 1900x2100 | 2100x2100 | |
Comprimento | mm | 3500-12500 | 5000-14000 | |
Peso líquido | T | 5.5-11.5 | 10-19 | |

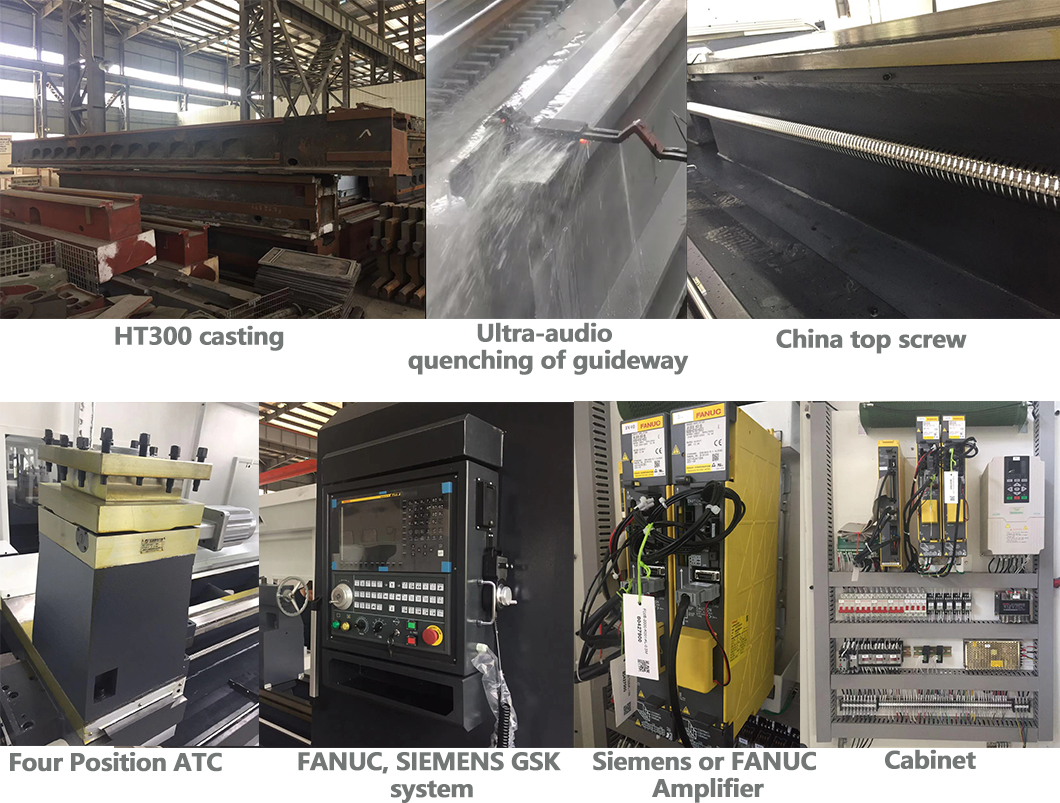

Características de desempenho da máquina de torno horizontal CNC
◎ Toda a cama é lançada pelo processo de areia de resina, que é tratado pelo envelhecimento, com bela aparência, boa rigidez e alta precisão
Surface A superfície do trilho-guia é extinta por Ultra-Audio, que tem retenção de precisão extremamente alta, alta dureza e vida longa
◎ A placa de raspador de alta qualidade é usada para evitar o arranhão do trilho-guia, e a superfície do trilho-guia é feita de plástico, que tem boa resistência ao desgaste e alta precisão
Configuração padrão
Turreta elétrica de quatro estação, mandril de quatro mandíbulas, manual manual, lubrificação centralizada automática, sistema de refrigeração, cobertura de proteção semi-fechada
Configuração opcional
Sistemas CNC como Siemens, Fanuc, Guangshu e Kande, torres horizontais ou acionados, estoques hidráulicos, tampas de proteção totalmente fechadas
Oficina
Perguntas frequentes
P: Como garantir a qualidade da máquina?
R: (1) As partes principais da máquina vêm dos principais fabricantes da China ou de renome mundial, como rolamentos, sistemas hidráulicos e parafusos de chumbo.
(2) Equipamento de processamento importado dos EUA, Europa ou Maior Fabricante
(3) Dispositivo de teste importado da Alemanha e dos EUA.
(4) Nós possuímos uma equipe de design profissional usando métodos de design 2D e 3D.
(5) Nós possuímos uma equipe de produção profissional
P: Podemos fazer OEM para você?
A: Sim
P: Posso alterar a tensão conforme as necessidades do cliente?
A: Sim
P: Pré-aceitação
R: (1) Bem -vindo sua visita para inspeção
(2) fazer vídeos de inspeção e fornecer um relatório de teste
Q: Instalação e treinamento:
A: Instalação:
(1) ter uma equipe de instalação e comissionamento de alta qualidade e de alta qualidade;
(2) Tome a iniciativa para fornecer aos clientes a lista de materiais que o cliente precisa preparar quando a máquina -ferramenta for instalada antes que a máquina -ferramenta seja enviada;
(3) Engenharia instalará a máquina e fará treinamento no local
(4) Guia de instalação e vídeo são fornecidos para instalação se a máquina for entregue como uma máquina inteira
(5) O vídeo ao vivo pode ser conectado com você para orientar o cliente para instalá -lo
(6) Forneça serviços de instalação e comissionamento oportunos e profissionais para treinamento de máquinas de estrelais Starfish
(7) Após a instalação, guie o usuário usando corretamente a máquina.
(8) O manual do usuário é fornecido.
