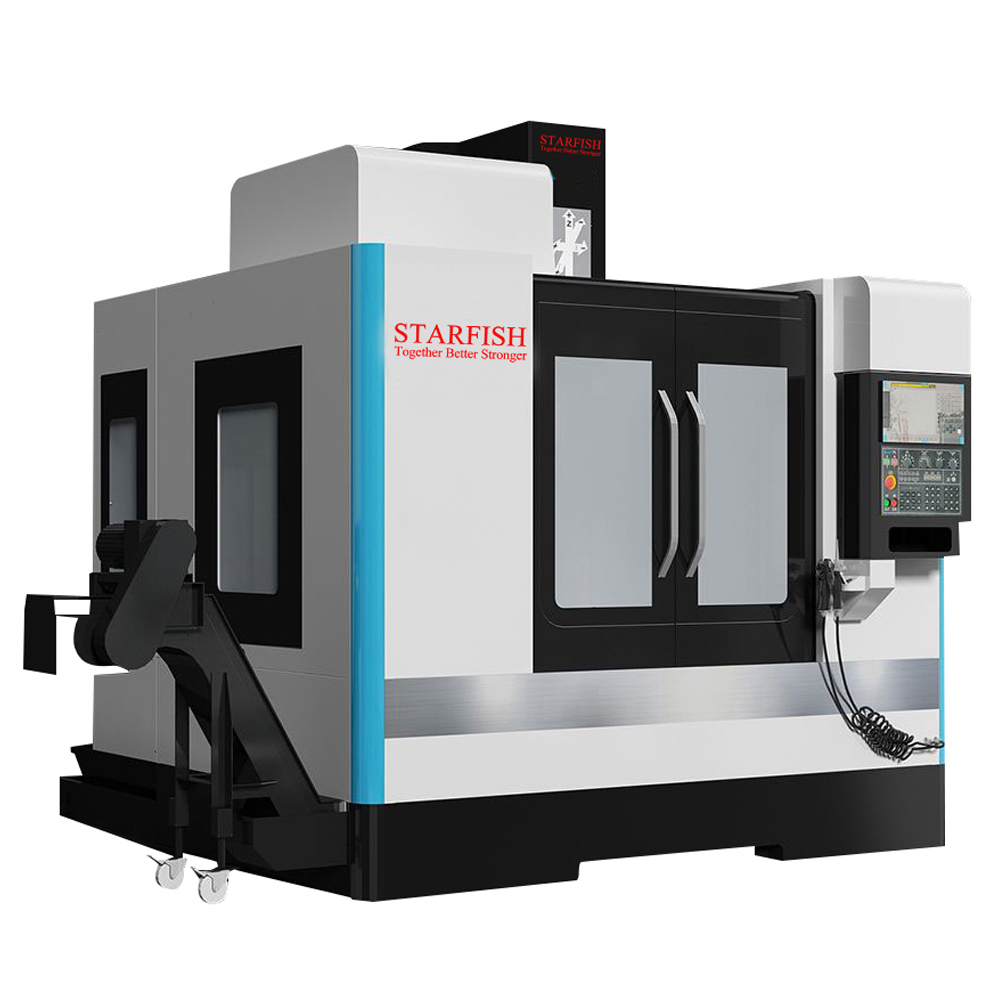

Starfish 5 eixos Centro de usinagem vertical

Recurso do centro de usinagem vertical de 5 eixos

1. O leito da máquina, coluna, caixa do eixo e outros componentes-chave são usados ​​em peças fundidas de alta precisão, organização estável, qualidade permanente. As peças fundidas são analisadas pelo cálculo do computador da análise de elementos finitos, e a resistência e reforço estruturais razoáveis ​​são correspondidos para fornecer alta rigidez das máquinas. A estrutura de fundição adota a tecnologia de moldagem de uma peça e a estrutura da caixa, e o processamento adota uma grande máquina de usinagem pentaédrica para concluir a usinagem em um aperto, para que a máquina-ferramenta tenha alta rigidez, alta resistência e excelente precisão geométrica e posicional. A máquina possui alta rigidez, alta resistência e excelente precisão geométrica e pode garantir a estabilidade a longo prazo e a alta precisão da máquina. Para evitar a deformação após a usinagem, as peças fundidas são completamente recozidas para eliminar o estresse interno.

2. A base é larga, a coluna é a estrutura da caixa triangular, o design de suporte completo de carga pesada, a estrutura sólida, pode garantir a capacidade de carga pesada durante a usinagem, a vibração de corte de alta velocidade é pequeno e baixo ruído.

3. O projeto simétrico da esquerda e direita, o equilíbrio de peso de ambos os lados da coluna, pode manter a estabilidade da precisão da máquina.

4. A caixa do eixo é reforçada com costelas, e o comprimento do contato entre a caixa do eixo e a coluna é apropriado para fornecer suporte estável ao eixo.

5. Os parafusos de três eixos adotam parafusos de bola de grau C3 de grande diâmetro com estrutura pré-tensionada, que pode eliminar efetivamente a extensão térmica dos parafusos, e a precisão do posicionamento é totalmente adotada pelo padrão ISO-230-2.

6. O eixo XYZ adota guia de rolos lineares, que possui as características de alta rigidez, baixo ruído e baixo atrito, e pode fazer um deslocamento rápido e obter a melhor precisão de arredondamento.

7. Rapid Deslocamento x/y/z: 24/24/24m/min.

8. O Servo Motor de 3 eixos adota a detecção absoluta, não é necessário retornar em casa toda vez que a usinagem, o que pode melhorar a eficiência e, ao mesmo tempo, porque não há interruptor de limite, pode reduzir a taxa de falha e aumentar a confiabilidade da máquina.

9. O motor servo de três eixos e o parafuso são diretamente conectados por um acoplamento de precisão, que pode eliminar a lacuna de conexão e melhorar a eficiência da transmissão.

10. A capacidade do fluido de corte é de até 200L, que pode descarregar o fluido de corte rapidamente. O tanque de água foi projetado com vários filtros e colocado no interior da máquina para economizar espaço.

11. O eixo adota o eixo de alta precisão com velocidade padrão de até 12000rpm, a extremidade frontal do eixo adota o design do labirinto e é equipada com a função de cortina de ar do fuso como padrão, o que impede o fluido de corte de entrar nos rolamentos do fuso e melhora a vida de serviço da espinha; A máquina padrão adota o rotor do fuso de alta potência e o motor de alto torque pode ser selecionado para corresponder com a maior saída de torque. Perceba a verdadeira sensação de processamento de alta velocidade.

12. O uso de um broche de garra de quatro lãs com alto teor de quatro lã, grande superfície de contato, seguramento da força da faca é forte, a perda de torneira da alça de faca é pequena e longa vida útil.
