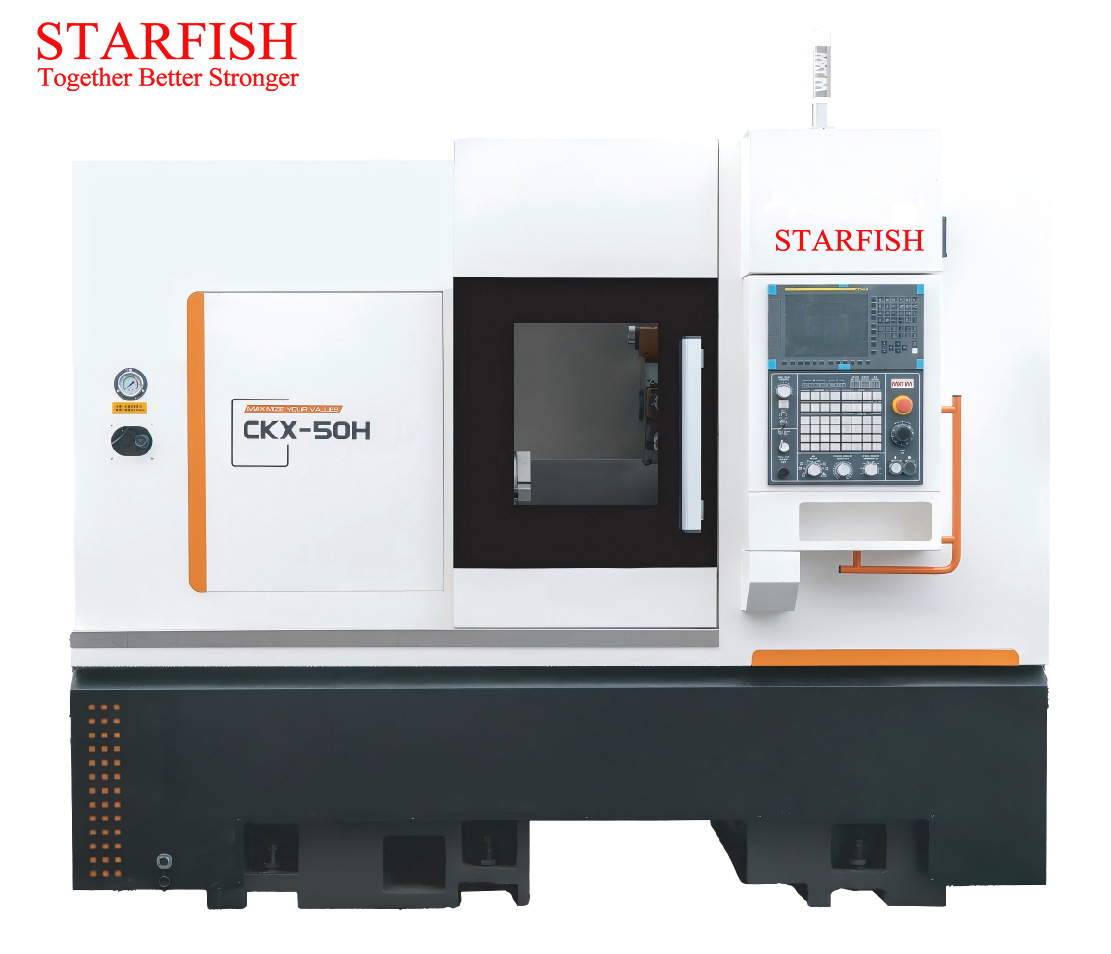

Introdução do centro de fresamento e torneamento inclinado CNC
1. Torno de torneamento e fresamento de base inclinada com articulação de três eixos e circuito semifechado. Alta precisão e boa estabilidade térmica. Design modular, proteção totalmente fechada, estrutura otimizada auxiliada por computador. Tratamento de envelhecimento a longo prazo de peças-chave, processamento de equipamentos avançados. A cama e as peças importantes relacionadas são feitas de material de ferro fundido de alta qualidade, com design estrutural científico e razoável para garantir os requisitos de alta precisão de toda a máquina.
2. Cama central de giro da cama inclinada: fundida em material de ferro fundido de alta qualidade e alta resistência, layout inclinado de 30 °, forte rigidez e boa resistência ao choque, remoção suave de cavacos para garantir os requisitos de alta rigidez de toda a máquina;
3. Torno de base inclinada com eixo Y: rolamentos de alta precisão e alta qualidade, design de vão ideal, rolamentos de rolos cilíndricos de duas carreiras de alta precisão com forte rigidez, velocidade máxima de até 4000 rpm; Os componentes atendem aos requisitos de alta rigidez, alta precisão e alta velocidade; o fuso é equipado com servo motor principal como padrão, o que pode alcançar um posicionamento preciso.

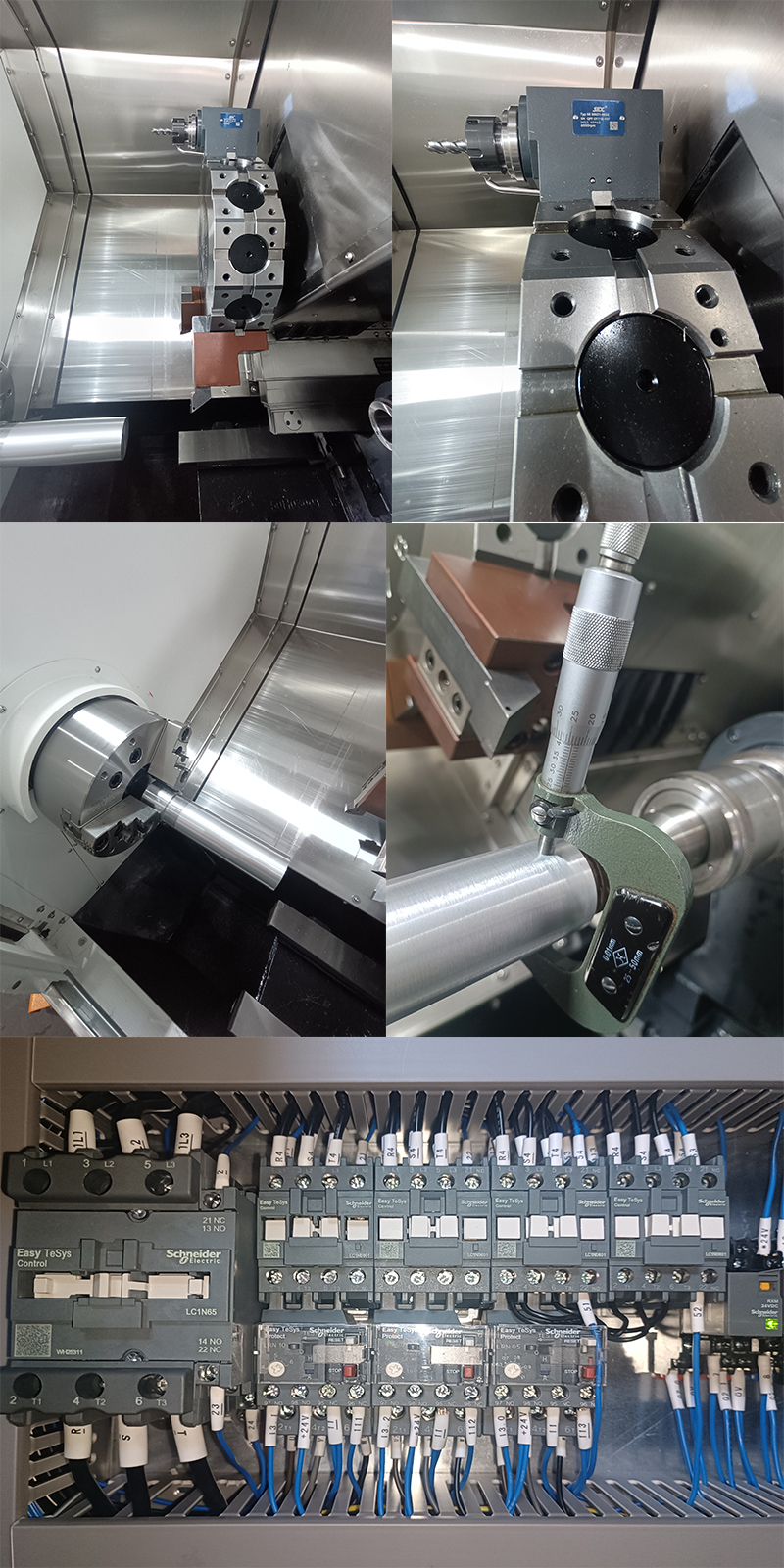

Detalhes do Centro de Fresamento e Torneamento CNC
Parâmetro
Item | Unidade | CKX40H | CKX50H | CKX60H |
Máx. balançando na cama | mm | F460 | F560 | F700 |
Balanço máximo sobre o carro | mm | F230 | F280 | F320 |
Diâmetro máximo de giro: discos/eixo | mm | Ф280(dics)/Ф220(eixo) | Ф310(dics)/Ф260(eixo) | Ф400(dics)/Ф300(eixo) |
Máx. comprimento de giro | mm | 250 | 400 | 630 |
Mandril hidráulico oco | polegada | 6''/8'' | 8''/10'' | 10'' |
Tipo de cabeçote | mm | A2-5 | A2-5 | A2-8 |
Diâmetro do furo do fuso | mm | F56 | F66 | F93 |
Máx. Diâmetro da barra | mm | F45 | F51 | F74 |
Potência do motor do fuso | KW | 7,5/11 (servo) | 15/11 (servo) | 15/18,5 (servo) |
Faixa de velocidade do eixo | RPM | 30-4000 | 30-4000 | 50-2500 |
Curso do eixo X/Z/Y | mm | 230/470/±35 | 235/480/±50 | 250/720/±50 |
Avanço rápido X/Z/Y | mm | 18/20/10 | 18/20/10 | 16/20/10 |
Torque do motor X/Z/Y | Nm | 10N/10N/10N((GSK) 11N/11N/11N(FANUC) | 5N/15N/15N(GSK) 11N/11N/11N(FANUC) | 15N/15N/15N((GSK) 11N/11N/11N(FANUC) |
Modo de fuso de esfera X/Z/Y | mm | F32/F32/F25 | F32/F40/F40 | F40/F40/F40 |
Largura do trilho da guia linear X/Z/Y | mm | 35/35/trilho rígido | 45/45/trilho rígido | 45/45 (rolo/trilho rígido |
Conta de ferramentas | 12 | 12 | 12 | |
Tamanho da ferramenta (diâmetro externo/ferramenta de mandrilar/ferramenta elétrica) | mm | 16*16/Ф25/BMT40ER20 | 25*25/Ф32/BMT55 ER32 | 25*25/Ф32/BMT55 ER32 |
Motor de ferramenta elétrica | RPM | 4000 | 4000 | 4000 |
Precisão de posição (eixo X) | mm | 0.005 | 0.006 | 0.008 |
Precisão de posição (eixo Z) | mm | 0.006 | 0.007 | 0.008 |
Precisão de posição (eixo Y) | mm | 0.01 | 0.01 | 0.01 |
Precisão de posição de repetibilidade (eixo X) | mm | 0.003 | 0.003 | 0.004 |
Precisão de posição de repetibilidade (eixo Z) | mm | 0.004 | 0.004 | 0.006 |
Precisão de posição de repetibilidade (eixo Y) | mm | 0.008 | 0.008 | 0.008 |
Diâmetro da manga do cabeçote móvel | mm | F65 | F80 | F110 |
Curso da manga do cabeçote móvel | mm | 80 | 80 | 150 |
Orifício cônico da manga do cabeçote móvel | MT Não. | MT4 | MT5 | MT5 |
Forma e inclinação da cama | Integral/30° | Integral/30° | Integral/30° | |
Tamanho da máquina-ferramenta (LXWXH) | mm | 2260x1850x2050 (não inclui transportador) | 2280x1910x2320 (não inclui transportador) | 3060x1900x2400 (não inclui transportador) |
Peso da máquina-ferramenta | kg | Aprox. 3.000 | Aprox. 4000 | Aprox. 5700 |
