Uso da máquina de torno horizontal

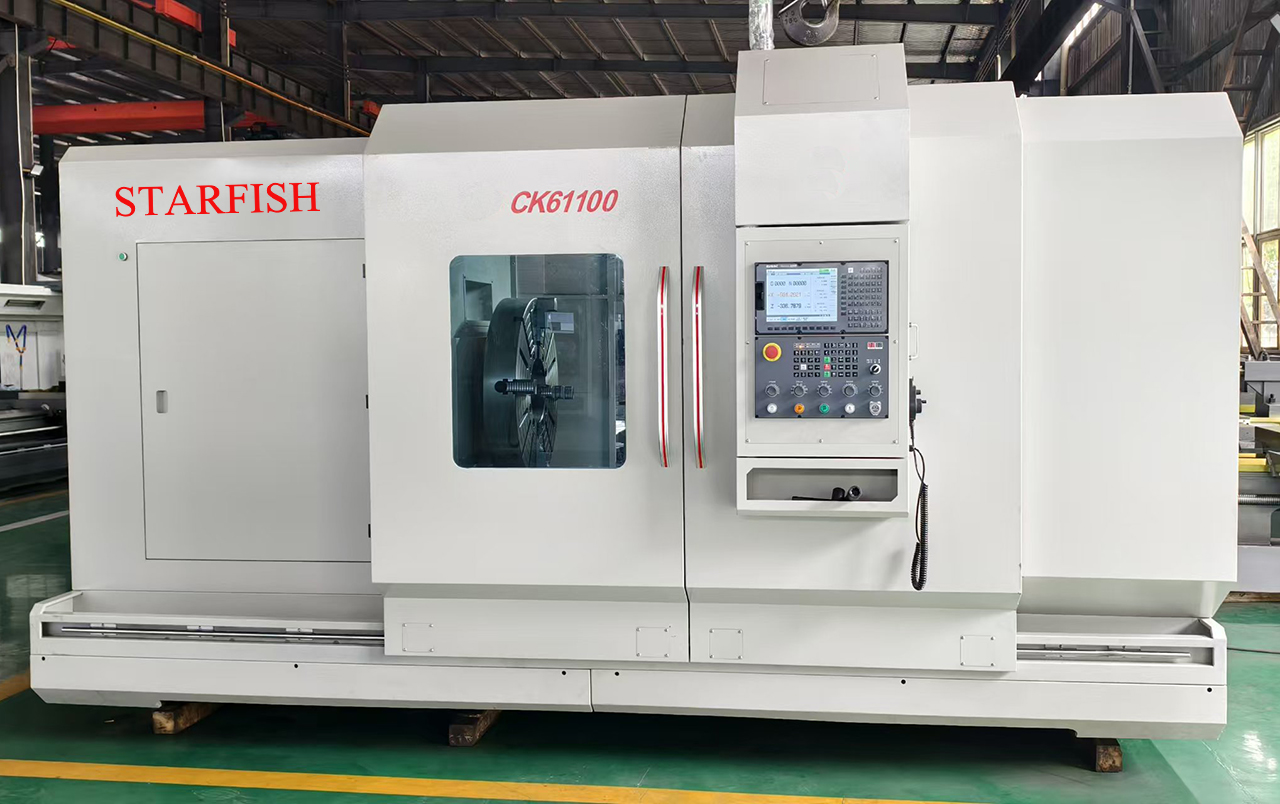

This series of CNC lathes is a heavy-duty CNC machining machine tool, is an automatic metal processing equipment controlled by the CNC system, suitable for semi-finishing and finishing of heavy workpieces, with simple programming, reliable structure, convenient operation and high degree of automation, suitable for turning a variety of internal and external cylindrical surfaces, conical surfaces, arc surfaces and other rotating surfaces, and used Para girar vários fios, é um equipamento de usinagem CNC comumente usado no campo da usinagem.
Parâmetro
ESPECIFICAÇÕES | Unidades | CKQ61100 | CKQ61100 | CK61100 |
Balance sobre a cama | mm | 1000 | 1000 | |
Swing Over Cross Slide | mm | 680 | 610 | |
Distância entre centros | mm | 1000-10000 | 1500-10000 | |
Largura da guia | mm | 600 | 755 | |
Máx. capacidade de carga | T | 4 | 6 | |
Furo do fuso | mm | 105 | 130 | |
Fusado de furo afunilado | - | Métrica φ120/mt6 | Métrica φ140/mt6 | |
Tipo de nariz do fuso | - | C11 | A2-15 | |
Etapas de velocidade do eixo | - | 3 etapas | 4 etapas | |
Faixa de velocidade do eixo | RPM | 20-800 | 4-300 | |
Mandril | mm | φ400 Manual de 3-JAW | Φ1000 Manual de 4-JAW | |
Postagem de torre/ferramenta | - | Posição elétrica 4 | Posição elétrica 4 | |
Tamanho da ferramenta | mm | 40x40 | 40x40 | |
X Viagem do eixo | mm | 520 | 520 | |
Z Viagem do eixo | mm | 1000-10000 | 1500-10000 | |
X eixo de travessia rápida | mm/min | 4000 | 4000 | |
Zis zis rápido travessia | mm/min | 6000 | 6000 | |
Diâmetro da pena de cauda | mm | φ120 | Φ160 | |
Tailstock Quill diminuto | - | Mt6 | Mt6 | |
Tailstock Quill Travel | mm | 250 | 300 | |
Motor do fuso principal | KW | 15 | 22 | |
Motor da bomba de líquido de arrefecimento | KW | 0.25 | 0.25 | |
Largura x altura | mm | 1900x2100 | 2100x2100 | |
Comprimento | mm | 3500-12500 | 5000-14000 | |
Peso líquido | T | 5.5-11.5 | 10-19 |
Características de desempenho da máquina de torno horizontal CNC
◎ Toda a cama é lançada pelo processo de areia de resina, que é tratado pelo envelhecimento, com bela aparência, boa rigidez e alta precisão
Surface A superfície do trilho-guia é extinta por Ultra-Audio, que tem retenção de precisão extremamente alta, alta dureza e vida longa
◎ A placa de raspador de alta qualidade é usada para evitar o arranhão do trilho-guia, e a superfície do trilho-guia é feita de plástico, que tem boa resistência ao desgaste e alta precisão
Configuração padrão
Turreta elétrica de quatro estação, mandril de quatro mandíbulas, manual manual, lubrificação centralizada automática, sistema de refrigeração, cobertura de proteção semi-fechada
Configuração opcional
Sistemas CNC como Siemens, Fanuc, Guangshu e Kande, torres horizontais ou acionados, estoques hidráulicos, tampas de proteção totalmente fechadas
Perguntas frequentes
P: Como garantir a qualidade da máquina?
R: (1) As partes principais da máquina vem do fabricante da China Top ou World bem conhecido, como rolamento, sistema hidráulico, parafusos de chumbo.
(2) Equipamento de processamento importado dos EUA, Europa ou Maior Fabricante
(3) Dispositivo de teste importado da Alemanha, EUA.
(4) Nós possuímos uma equipe de design profissional usando métodos de design 2D e 3D.
(5) Nós possuímos uma equipe de produção profissional
P: Podemos fazer OEM para você?
A: Sim
P: Posso alterar a tensão conforme as necessidades do cliente?
A: Sim
P: Pré-aceitação
R: (1) Bem -vindo sua visita para inspeção
(2) fazer vídeos de inspeção e fornecer um relatório de teste
Q: Instalação e treinamento:
A: Instalação:
(1) ter uma equipe de instalação e comissionamento de alta qualidade e de alta qualidade;
(2) Tome a iniciativa para fornecer aos clientes a lista de materiais que o cliente precisa preparar quando a máquina -ferramenta for instalada antes que a máquina -ferramenta seja enviada;
(3) Engenharia instalará a máquina e fará treinamento no local
(4) Guia de instalação e vídeo são fornecidos para instalação se a máquina for entregue como uma máquina inteira
(5) O vídeo ao vivo pode ser conectado com você para orientar o cliente para instalá -lo
(6) Forneça serviços de instalação e comissionamento oportunos e profissionais para treinamento de máquinas de estrelais Starfish
(7) Após a instalação, guie o usuário usando corretamente a máquina.
(8) O manual do usuário é fornecido.
