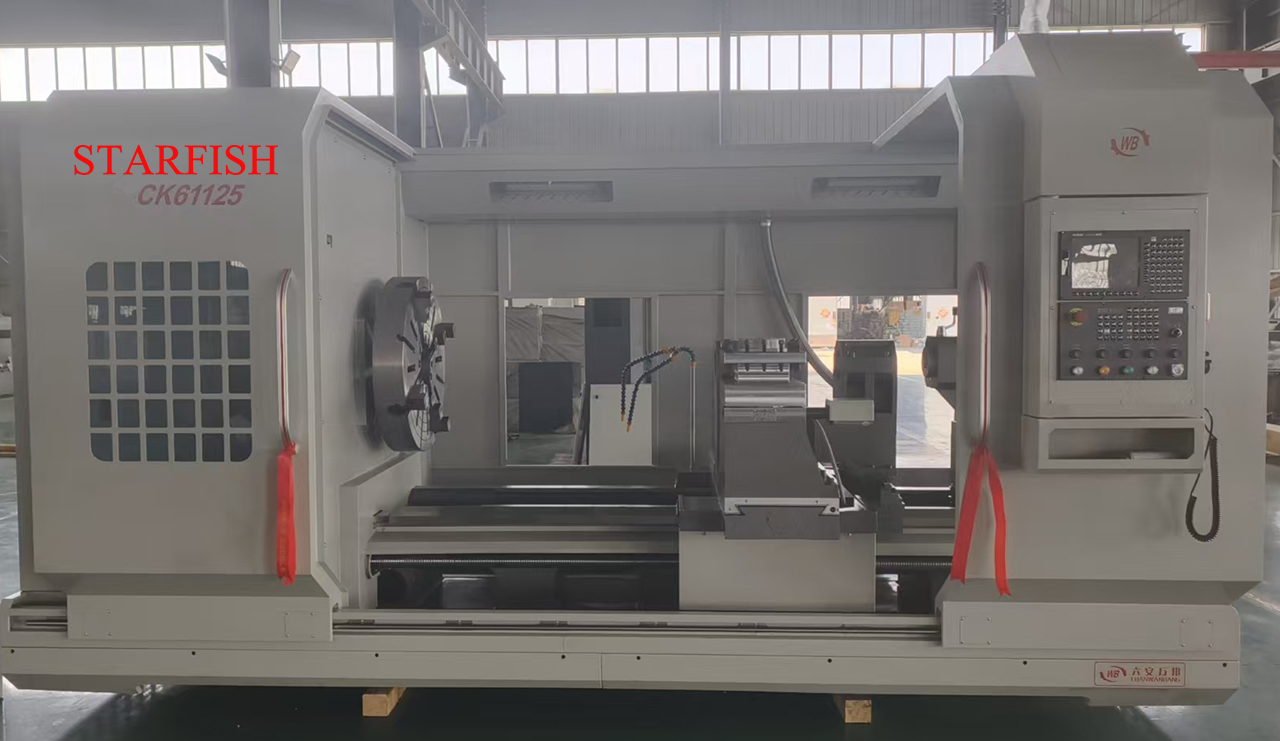

Introdução do torno horizontal CNC
Um torno pesado é um tipo de máquina de torno projetada para lidar com peças de trabalho grandes e pesadas. Esses tornos são normalmente usados em ambientes industriais para usinar peças de metais grandes, como eixos, cilindros e outros componentes. Os tornos pesados são construídos com construção robusta e motores poderosos para fornecer a resistência e a estabilidade necessárias para lidar com as forças altas e o corte de cargas envolvidas na usinagem de peças pesadas. Eles geralmente têm maiores capacidades de giro e comprimentos mais longos na cama em comparação com os tornos padrão, permitindo que eles acomodam peças de trabalho maiores e mais longas. Essas máquinas são essenciais para operações de torneamento pesado em indústrias como aeroespacial, automotivo e petróleo e gás.
Parâmetro da máquina de torno horizontal CNC
ESPECIFICAÇÕES | Unidades | CK61125L | CK61140L | CK61160L | CK61180L | CK61200L |
Balance sobre a cama | mm | 1250 | 1400 | 1600 | 1800 | 2000 |
Swing Over Cross Slide | mm | 850 | 1050 | 1250 | 1450 | 1650 |
Distância entre centros | mm | 1000-10000 | 1000-10000 | 1000-10000 | 1000-10000 | 1000-10000 |
Largura da guia | mm | 1100 | 1100 | 1100 | 1100 | 1100 |
Máx. capacidade de carga | T | 10 | 10 | 10 | 10 | 10 |
Furo do fuso | mm | 100 | 100 | 100 | 100 | 100 |
Fusado de furo afunilado | - | Métrica φ120 | Métrica φ120 | Métrica φ120 | Métrica φ120 | Métrica φ120 |
Etapas de velocidade do eixo | - | 4 etapas | 4 etapas | 4 etapas | 4 etapas | 4 etapas |
Faixa de velocidade do eixo | RPM | 10-300 | 10-300 | 10-300 | 10-200 | 10-200 |
Mandril | mm | Φ1250 Manual de 4-JAW | Φ1250 Manual de 4-JAW | Φ1250 Manual de 4-JAW | Φ1600 Manual de 4-JAW | Φ1600 Manual de 4-JAW |
Postagem de torre/ferramenta | - | Posição elétrica 4 | Posição elétrica 4 | Posição elétrica 4 | Posição elétrica 4 | Posição elétrica 4 |
Tamanho da ferramenta | mm | 50x50 | 50x50 | 50x50 | 50x50 | 50x50 |
X Viagem do eixo | mm | 700 | 750 | 850 | 850 | 850 |
Z Viagem do eixo | mm | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 |
X eixo de travessia rápida | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 |
Zis zis rápido travessia | mm/min | 6000 | 6000 | 6000 | 6000 | 6000 |
Diâmetro da pena de cauda | mm | Φ260 | Φ260 | Φ260 | Φ260 | Φ260 |
Tailstock Quill diminuto | - | Métrica φ80 | Métrica φ80 | Métrica φ80 | Métrica φ80 | Métrica φ80 |
Tailstock Quill Travel | mm | 300 | 300 | 300 | 300 | 300 |
Motor do fuso principal | KW | 30 | 30 | 30 | 37 | 37 |
Motor da bomba de líquido de arrefecimento | KW | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
Largura x altura | mm | 2550x2350 | 2600x2400 | 2700x2560 | 2800x2760 | 2900X2900 |
Comprimento | mm | 6700-14000 | 6700-14000 | 6700-13700 | 6700-14000 | 6700-14000 |
Peso líquido | T | 22.6-28.9 | 23.6-29.9 | 24.6-30.9 | 25.6-31.9 | 26.6-32.9 |
Características de desempenho do torno de torneamento horizontal
1. Capacidade de lidar com peças de trabalho grandes e pesadas: os tornos pesados são projetados para lidar com a usinagem de componentes grandes e pesados que podem ser muito grandes para os tornos padrão. Isso os torna adequados para indústrias que trabalham com peças grandes.
2. Construção robusta: os tornos pesados são construídos com materiais fortes e duráveis para suportar as forças altas e o corte de cargas envolvidas na usinagem de peças pesadas.
3. Alta potência e torque: esses tornos estão equipados com motores e sistemas de engrenagem poderosos para fornecer o torque necessário para a usinagem de materiais grandes e resistentes.
4. Versatilidade: os tornos pesados geralmente têm uma ampla gama de velocidades e taxas de alimentação do fuso, permitindo operações versáteis de usinagem em uma variedade de materiais.
5. Comprimento mais longo da cama e maior capacidade de balanço: esses tornos normalmente têm comprimentos mais longos na cama e capacidades de giro maiores, permitindo -lhes acomodar peças de trabalho maiores e mais longas.
6. Precisão e precisão: Apesar de sua natureza pesada, esses tornos são projetados para fornecer alta precisão e precisão nas operações de usinagem.
7. Adequado para operações de torneamento de serviço pesado: os tornos pesados são essenciais para indústrias como aeroespacial, automotiva e petróleo e gás, onde as operações de torneamento pesado são comuns.
Configuração StarDarrd
Turreta elétrica de quatro estação, mandril de quatro mandíbulas, manual manual, lubrificação centralizada automática, sistema de refrigeração, cobertura de proteção semi-fechada
Configuração opcional
Sistemas CNC como Siemens, Fanuc, Guangshu e Kande, torres horizontais ou acionados, estoques hidráulicos, tampas de proteção totalmente fechadas
