Na indústria aeroespacial, a precisão não é apenas uma característica desejável - é uma necessidade absoluta. Todos os componentes usados em uma aeronave ou espaçonave, desde discos de turbinas de motor a anéis estruturais e sistemas de freio, devem atender a tolerâncias extremamente rígidas para garantir a segurança, o desempenho e a conformidade com os regulamentos internacionais. Mesmo o menor desvio em dimensões ou acabamento da superfície pode levar a consequências graves, incluindo falha mecânica, aumento do consumo de combustível ou eficiência aerodinâmica comprometida.
À medida que a complexidade e a funcionalidade das peças aeroespaciais continuam aumentando, o mesmo ocorre com a demanda por soluções avançadas de usinagem capazes de fornecer consistentemente a precisão do sub-milímetro. O equipamento tradicional de usinagem geralmente fica aquém quando se trata de produzir componentes de grande diâmetro, pesado e intrincado exigidos pelos designs aeroespaciais modernos.
É aqui que os tornos verticais do CNC intervêm como uma solução que muda o jogo. Projetado especificamente para lidar com a usinagem de alta precisão de peças grandes e redondas, os tornos verticais CNC oferecem estabilidade, rigidez e precisão incomparáveis. Sua orientação vertical, construção robusta e sistemas de controle avançado os tornam ideais para aplicações aeroespaciais, onde a complexidade e a consistência são cruciais.

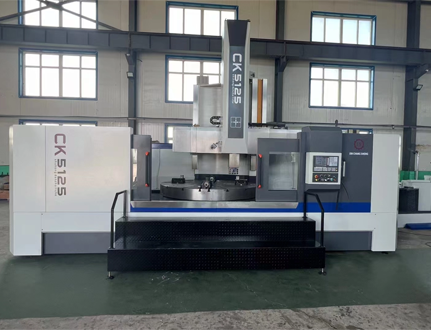

Um torno vertical CNC, também conhecido como torno de giro vertical (VTL), é um tipo de equipamento de usinagem de precisão projetado para girar peças de trabalho em torno de um eixo vertical. Ao contrário dos tornos horizontais onde o eixo é montado horizontalmente, os tornos verticais posicionam o eixo verticalmente - permitindo a gravidade para ajudar a estabilizar peças grandes e pesadas durante a usinagem. Essa orientação vertical é particularmente vantajosa ao trabalhar com componentes de grande diâmetro comumente usados na indústria aeroespacial.
Em termos de estrutura, os tornos verticais CNC são tipicamente categorizados em dois tipos: designs de coluna única e dupla coluna.

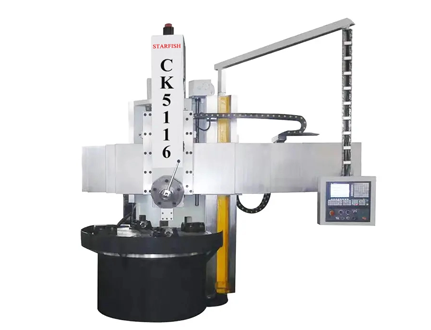

Os tornos verticais de coluna única são mais compactos e econômicos, adequados para peças de tamanho médio que ainda requerem alta precisão e estabilidade. Eles são frequentemente usados em aplicações como acabamento de disco de freio ou giro componentes em forma de anel.
Os tornos verticais de duas colunas oferecem rigidez e suporte aprimorados, tornando-os ideais para usina de peças de trabalho de grandes dimensões e extremamente pesadas, como invólucros de motores a jato, alojamentos de turbinas e placas de montagem de satélite. A estrutura de dupla coluna fornece capacidade aprimorada de carga e reduz a deformação térmica, permitindo resultados mais consistentes e precisos durante os ciclos de usinagem estendidos.
Outra vantagem importante dos tornos verticais é a capacidade de lidar com peças de trabalho grandes e redondas com mais eficiência do que os tornos horizontais. A gravidade ajuda a centralizar e apoiar o componente, minimizando os requisitos de força de fixação e reduzindo o risco de vibração. Isso resulta em melhores acabamentos superficiais, maior precisão dimensional e menos ciclos de retrabalho - um fator essencial na fabricação aeroespacial, onde todas as partes devem estar em conformidade com padrões rígidos.
No geral, a estrutura e as capacidades dos tornos verticais CNC os tornam uma escolha superior para tarefas de usinagem aeroespacial que exigem precisão e estabilidade, especialmente ao lidar com componentes de alta massa e em forma de complexo.
Quando se trata de fabricação aeroespacial de alta precisão, os tornos verticais do CNC oferecem vantagens distintas que contribuem diretamente para a precisão e a qualidade do produto final.
Nos tornos verticais, a peça de trabalho é montada na posição vertical, com seu peso naturalmente centrado ao longo do eixo de rotação. Essa configuração assistida por gravidade aumenta a estabilidade durante a usinagem, ajudando a manter uma excelente concordância e redondeza-fatores cruciais em componentes como anéis de motor, discos de freio e caixas de rolamento. Também reduz a probabilidade de deflexão ou deslocamento que possa ocorrer com peças pesadas posicionadas horizontalmente.
A estrutura rígida e reforçada dos tornos verticais CNC-especialmente em projetos de dupla coluna-é especificamente projetada para absorver vibrações de corte e suprimir a conversa de ferramentas. Essa estabilidade estrutural resulta em acabamentos superficiais mais suaves e tolerâncias geométricas altamente consistentes, mesmo quando usinando materiais aeroespaciais difíceis, como ligas de titânio ou inconel. Para peças aeroespaciais, onde a eficiência aerodinâmica e a resistência à fadiga são fundamentais, esse nível de acabamento e precisão é não negociável.
Os tornos verticais modernos do CNC estão equipados com sistemas de controle de vários eixos, permitindo contorno complexo e usinagem composta em uma única configuração. Isso reduz os erros de reposicionamento e diminui o tempo de produção geral. Além disso, recursos como sistemas de medição na máquina, compensação automática de desgaste da ferramenta e correção de erros térmicos garantem que a precisão seja mantida durante todo o processo de usinagem.
Esses recursos inteligentes são particularmente benéficos ao produzir componentes aeroespaciais da missão crítica que requerem precisão, repetibilidade rastreável e margem mínima para erro.
A fabricação aeroespacial apresenta desafios únicos devido às propriedades de materiais exigentes, grandes tamanhos de peça de trabalho e geometrias intrincadas envolvidas. Os métodos tradicionais de usinagem geralmente lutam para atender a esses requisitos de maneira eficiente e consistente.
Os componentes aeroespaciais freqüentemente utilizam ligas de titânio, superalotas à base de níquel (Inconel) e outros materiais avançados conhecidos por suas excelentes taxas de força / peso e resistência à corrosão. No entanto, esses materiais são notoriamente difíceis de cortar ferramentas e geram calor significativo durante a usinagem, o que pode levar ao desgaste prematuro da ferramenta, imprecisões dimensionais e defeitos de superfície.
Muitas peças aeroespaciais são grandes, pesadas e apresentam perfis complexos, como invólucros de turbinas, grandes caixas de rolamentos e anéis estruturais. A usinagem dessas peças geralmente requer várias configurações, aumentando o risco de desalinhamento e erros de composição. O tamanho e o peso também apresentam dificuldades de manuseio e aperto.
Os tornos verticais CNC são projetados especificamente para superar esses obstáculos:
Eixos de alto torque: os tornos verticais estão equipados com eixos poderosos capazes de fornecer alto torque em baixas velocidades. Isso permite um corte eficaz de ligas aeroespaciais difíceis sem comprometer o acabamento da superfície ou o controle dimensional.
Deslizagens rígidas e de alta sufusão: a cama robusta da máquina e as linhas de slides minimizam a deflexão e a vibração sob cargas pesadas de corte. Essa rigidez ajuda a manter a precisão, mesmo durante ciclos longos e contínuos de usinagem.
Grande envelope de trabalho: a orientação vertical e a espaçosa área de trabalho podem acomodar componentes de grande diâmetro com facilidade, reduzindo a necessidade de reposicionar ou múltiplas configurações.
Sistemas avançados de fixação: mandíbulas hidráulicas ou magnéticas protegem firmemente peças de trabalho pesadas, garantindo usinagem estável e reduzindo o risco de movimento de peça que pode afetar as tolerâncias.
Ao combinar esses recursos, os tornos verticais CNC permitem que os fabricantes aeroespaciais usinem componentes grandes e complexos de materiais difíceis com maior eficiência, melhor precisão e maior repetibilidade do que os centros de usinagem horizontal ou manual tradicionais.
Os tornos verticais do CNC tornaram -se indispensáveis na fabricação de uma variedade de componentes aeroespaciais críticos devido à sua precisão e capacidade de lidar com peças grandes e complexas. Alguns dos componentes aeroespaciais mais comuns produzidos usando tornos verticais incluem:
Discos de freio de aeronaves: esses componentes requerem tolerâncias extremamente apertadas e acabamentos de superfície suaves para garantir um desempenho e segurança confiáveis de frenagem. Os tornos verticais fornecem a usinagem de precisão necessária para essas peças de alto estresse.
Casas de turbinas e anéis de impulsor: geometrias complexas e grandes diâmetros fazem caixas de turbina e anéis de impulsor candidatos ideais para usinagem vertical do torno. A rigidez e a precisão das máquinas permitem modelagem e acabamento precisos.
Capinhas de rolamentos do motor e anéis de vedação: essas peças exigem concordicidade impecável e consistência dimensional para suportar altas velocidades de rotação e tensões térmicas. Os tornos verticais oferecem a precisão necessária para esses conjuntos críticos.
Os tornos verticais modernos do CNC integram uma gama de tecnologias avançadas que aprimoram sua adequação à fabricação aeroespacial, incluindo:
Sistemas de controle de vários eixos (incluindo eixos C e Y): eles permitem operações intrincadas de usinagem e contornos complexos sem várias configurações, reduzindo erros e melhorando os tempos de ciclo.
Changers automáticos de ferramentas (ATC): ATCS simplifica a produção, permitindo alterações rápidas e precisas de ferramentas, essenciais para usinar diversos recursos em um único programa.
Sistemas de controle de temperatura, monitoramento remoto e remuneração inteligente: a estabilidade térmica é fundamental para manter a precisão. Recursos como controle de temperatura ativo e monitoramento em tempo real minimizam a distorção térmica. O software inteligente pode compensar automaticamente o desgaste da ferramenta e a deflexão da máquina, garantindo uma qualidade consistente.
A Starfish Ruhr Heavy Machinery Technology (Dalian) Co., Ltd. é pioneira na integração dessas tecnologias em suas soluções de torno vertical CNC. Suas máquinas são projetadas com sistemas de controle de última geração e recursos de automação inteligente adaptados ao setor aeroespacial exigente, ajudando os fabricantes a obter precisão e eficiência incomparáveis.
A implementação de tornos verticais CNC na fabricação aeroespacial oferece vários benefícios:
Configurações reduzidas e maior consistência: os tornos verticais permitem que peças complexas sejam usinadas em menos configurações, aumentando a repetibilidade e reduzindo o risco de erros cumulativos.
Tempos de ciclo mais curtos e taxas de sucata mais baixas: a rigidez e a automação aprimoradas reduzem o tempo de usinagem e melhoram a qualidade da primeira passagem, o que diminui o desperdício de materiais e os custos gerais.
Conformidade com os padrões do setor (por exemplo, AS9100): A precisão e rastreabilidade oferecidas pelos tornos verticais do CNC ajudam os fabricantes aeroespaciais a atender aos requisitos rigorosos de certificação e manter processos rigorosos de garantia de qualidade.
Em resumo, os tornos verticais do CNC se destacam como ferramentas essenciais na fabricação aeroespacial. Sua precisão, estabilidade e eficiência inigualáveis os tornam ideais para os componentes aeroespaciais complexos e em larga escala de materiais difíceis. Como a indústria aeroespacial ultrapassa os limites da engenharia, investir em sistemas de torno vertical CNC personalizados e de alto desempenho, como os fornecidos pela Tecnologia de Máquinas Pesadas Ruhr, é crucial para os fabricantes que visam permanecer competitivos e garantir os mais altos padrões de qualidade e segurança.
