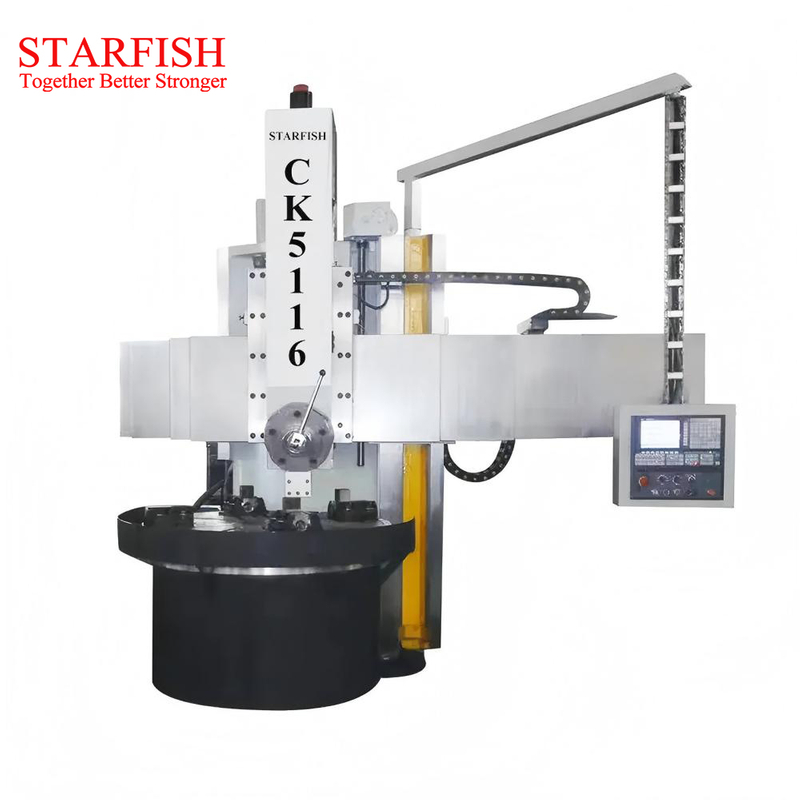

CK5112, CK5116, CK5123, CK5120, CK5125, CK5131
| Quantidade: | |
|---|---|
Introdução:
1. O torno vertical CNC da série CK51 é um produto de um mecânico de alta tecnologia com alta rigidez dinâmica e estática, movimento seguro e confiável, vida útil longa e alta eficiência de processamento, que adotou o design avançado e a tecnologia de fabricação em casa e no exterior, implementa os mais recentes padrões de precisão nacional e é equipado com unidades de função avançada. Um forte corte da estrutura foi alcançado, resultando em melhor desempenho.
2. As partes básicas das colunas verticais de torno, viga, mesa de trabalho e base da mesa de trabalho, etc., são feitas de ferro fundido de alta resistência, tecnologia de areia de resina, refogada após o elenco e tratamento secundário de envelhecimento (envelhecimento secundário artificial ou envelhecimento secundário) após o usinagem áspero para garantir a adição de lata vertical. A qualidade da fundição é confiável sem rachaduras, poros, orifícios de encolhimento e uma estrutura de boca branca. Após a fervura e o tratamento secundário do envelhecimento, a fundição possui uma estrutura estável para garantir que o tamanho permaneça inalterado durante o uso.
Detalhes
Parâmetro
O parâmetro do CNC VTL vertical pode ser equipado com um personalizado
Nome | Unidade | CK5112 | CK5116 | CK5120 | CK5123 | CK5125 | CK5131 |
Máx. girar diâmetro | mm | 1250 | 1600 | 2000 | 2300 | 2500 | 3150 |
Diâmetro da mesa de trabalho | mm | 1000 | 1400 | 1800 | 2000 | 2200 | 2500 |
Máx. altura da peça de trabalho | mm | 800 1000 | 1000 1200 1400 | 1000 1200 1400 1600 1800 | 1000 1250 1400 1600 1800 | 1000 1300 1400 1600 1800 2000 | 1000 1200 1400 1600 1800 2000 |
Máx. Peso da peça de trabalho | t | 3 | 5 | 8 | 8 | 10 | 12 |
Tabela de trabalho Faixa de velocidade de rotação | r/min | 6.3 ～ 200 | 5 ～ 160 | 5 ～ 100 | 3.2 ～ 100 | 2 ～ 62 | 2 ～ 62 |
Tabela de trabalho Etapa da velocidade de rotação | etapa | Indepleto | Indepleto | Indepleto | Indepleto | Indepleto | Indepleto |
Máx. Força de corte da postagem vertical da ferramenta | KN | 40 | 40 | 40 | 40 | 40 | 40 |
Viagem horizontal da postagem vertical da ferramenta | mm | 700 | 915 | 1050 | 1210 | 1310 | 1610 |
Viagem vertical da postagem vertical da ferramenta | mm | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
Tamanho da seção da barra de ferramentas | mm | 30 × 40 | 30 × 40 | 30 × 40 | 30 × 40 | 30 × 40 | 40 × 50 |
Poder do motor principal | KW | 22 | 30 | 30 | 30 | 37 | 45 |
Peso da máquina (aprox.) | t | 10 | 13 | 20 | 21 | 22 | 30 |
Dimensões da máquina (LXWXH) | mm | 2280 × 2550 × 3400 | 2662 × 2800 × 3550 | 2930 × 2940 × 3810 | 3235 × 3240 × 3910 | 3380 × 3360 × 4000 | 3450 × 3940 × 4200 |
Vantagem do produto
1. Esta máquina de torno vertical de torneamento vertical CNC de alta qualidade adota um design vertical mecatrônico, o layout geral é compacto e razoável, e a instalação e manutenção são convenientes;
2. A base adota uma estrutura simétrica térmica para superar a influência do aumento da temperatura do eixo na precisão da usinagem;
3. O parafuso de chumbo do eixo x/z é uma estrutura pré-esticada, que pode reduzir a influência do aumento da temperatura durante a usinagem na precisão do parafuso de chumbo;
4. A estrutura do torno de virada vertical do CNC evita o desvio de redondeza causado pela gravidade da peça de trabalho durante o aperto horizontal e garante a precisão da redondeza da peça;
5. O peso da peça garante que a peça de trabalho e o equipamento estejam de perto, para que a peça de trabalho possa obter alta precisão de posicionamento e precisão da usinagem
Usos do produto
The CNC Vertical Lathe Machine is suitable for high-speed steel, hard alloy cutlery, and ceramic cutlery, which can make rough and accurate turning for external cylindrical surfaces, internal and external conical surfaces, screw thread, circular arc surfaces, and complex curved surfaces for ferrous metal, non-ferrous metal, and some non-metal part

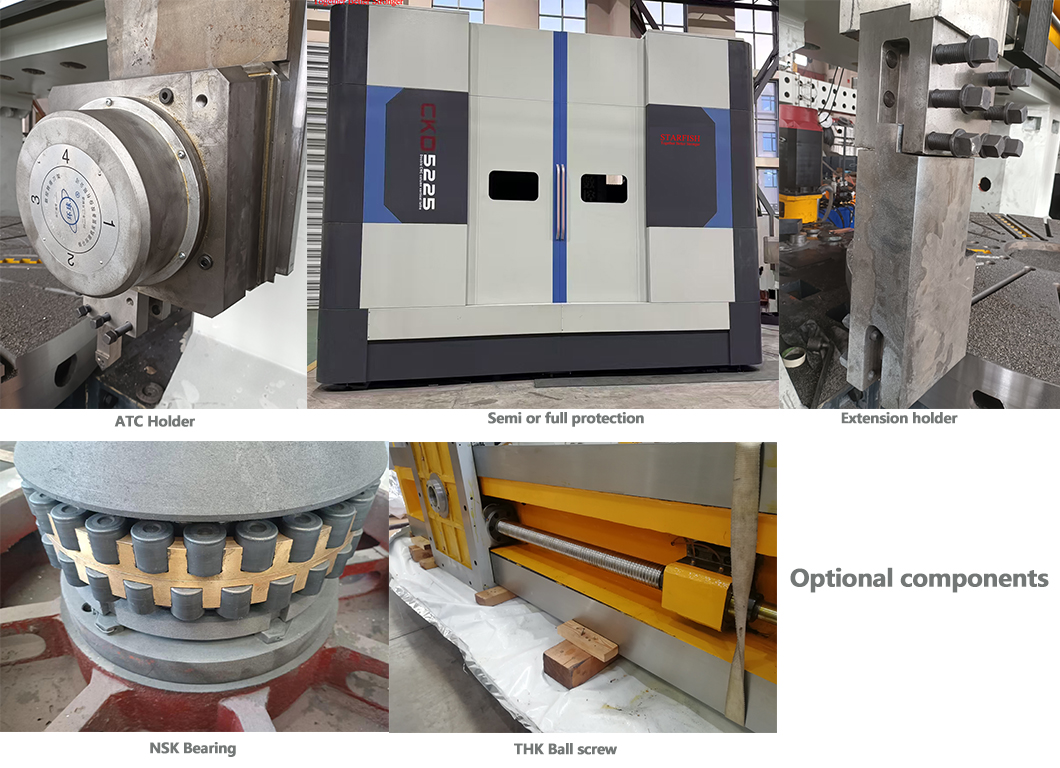

Componentes opcionais
Trabalhar
Perguntas frequentes
Aceitação:
o conteúdo da pré-aceitação pelo padrão de aceitação da máquina
e uma folha de inspeção de precisão.
Instalação
1) O comprador, de acordo com o gráfico da fundação, foi oferecido pelo vendedor.
2) Depois que o equipamento chegar ao site do usuário, o comprador precisa concluir os preparativos para a fonte de alimentação trifásica, cabo de quatro núcleos trifásicos, fonte de ar comprimida etc. e fornecer os cabos mencionados acima e os tubos de ar para inserir a interface padrão da máquina-ferramenta, e o usuário notificará o fornecedor para instalar e a depuração após a preparação está pronta.
Treinamento
• 1-2 dias: Inspeção da conexão a cabo, a fundação acabada é qualificada para orientar o
cliente a conhecer o nome e as funções de cada componente também.
1) Demoção e ensine o usuário a calibrar e usar peças de trabalho do cliente na máquina.
Revise todas as etapas de operação e aprenda o método de manutenção de cada parte.
O período de garantia é de 14 meses a partir da data de depuração no workshop do cliente.
No período de garantia,
se algumas peças precisarem ser substituídas devido à qualidade do produto, a empresa é responsável pela substituição gratuita. Se o problema não estiver relacionado à qualidade do produto do torno vertical, ou se a empresa precisar enviar um técnico para corrigir o torno vertical, as taxas apropriadas devem ser coletadas.
Nossa empresa ajudará os clientes a colocar a máquina funcionando bem e responderá a todas as perguntas
dos clientes on -line.
Para problemas simples de operação por meio de email/whatsapp/vídeo/telefonema, lide diretamente
para obter um problema difícil, convide um engenheiro para ajudá -lo a reparar ou depurar no local.
Período fora da garantia:
o cliente apenas paga o custo das peças a um preço razoável e mais baixo.
Solução de problemas
1) Antes da entrega: o departamento especial de CQ verifica cuidadosamente para garantir que tudo seja qualificado com a alta
qualidade
2) ao ver as fotos ou vídeos reais dos clientes, usando o grupo discutido ou e -mail, ou
uma reunião de vídeo ou uma ligação fornece soluções imediatamente
3) O engenheiro de despacho vai para oficinas de clientes no local.
