Introdução
Esta série CXK52 de fresadora CNC de coluna dupla vertical adota métodos de cálculo de análise de elementos finitos e métodos de projeto de otimização, implementa os mais recentes padrões nacionais de precisão, configura componentes funcionais avançados no país e no exterior, realiza forte corte no desempenho estrutural, alta rigidez dinâmica e estática de máquinas-ferramentas, movimentos seguros e confiáveis, longa vida útil e alta eficiência de processamento de máquinas-ferramentas mecatrônicas de alta tecnologia.
Este grande torno vertical da ferramenta ao vivo possui 1 eixo (eixo de moagem), três ou cinco eixos,
Para torno vertical CNC de alta eficiência com eixo C para torneamento, fresamento, furação, mandrilamento e aplicação de fita.
Detalhes
Parâmetro
Os parâmetros do torno vertical com eixo C podem ser personalizados
| Item | Unidade | CXK5225 | CXK5235 | CXK5240 | CXK5250 |
| Máx. Diâmetro da mesa de trabalho | mm | 2500 | 3500 | 4000 | 5000 |
| Máx. Altura da peça de trabalho | mm | 1600/2000/2200 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000 /4000 |
| Diâmetro da mesa de trabalho | mm | 2250 | 2850 | 3150 | 4500 |
| Máx. peso de carga | t | 10/16 | 16/10/20/32 | 16/10/32/40/50/63 | 32/40/50/63150 |
| Etapa de rotação da mesa de trabalho | Indepleto | Indepleto | Indepleto | Indepleto | |
| Velocidade de rotação da mesa de trabalho | r/min | 2 ~ 63 | 2 ~ 63 | 2 ~ 63 | 0,32 ~ 32 |
| Máx. Torque da mesa de trabalho | KN · m | 63 | 63 | 63 | 150 |
| Principal principal | KW | 55 | 55 | 55 | 75/90 |
| Peso | t | 41 | 45 | 47 | 200 |
| Item | Unidade | CXK5263 | CXK5280 | CXK52100 | CXK52125 |
| Máx. Diâmetro da mesa de trabalho | mm | 6300 | 8000 | 10000 | 12500 |
| Máx. Altura da peça de trabalho | mm | 3500/4000/5000 | 3500/4000/5000 | 4000/5000/6000 | 4000/5000/6000 |
| Diâmetro da mesa de trabalho | mm | 5700 | 7100 | 7500 | 7500 |
| Máx. Peso da mesa de trabalho | t | 63/80/100/150 | 100/125/150 | 150/250 | 250 |
| Etapa de rotação da mesa de trabalho | Indepleto | Indepleto | Indepleto | Indepleto | |
| Velocidade de rotação da mesa de trabalho | r/min | 0,32 ~ 32 | 0,32 ~ 32 | 0,2 ~ 20 | 0,16 ~ 16 |
| Máx. Torque da mesa de trabalho | KN · m | 150 | 150 | 640 | 640 |
| Principal principal | KW | 90 | 90/132 | 132 | 132 |
| Peso | t | 215 | - | - | 465 |

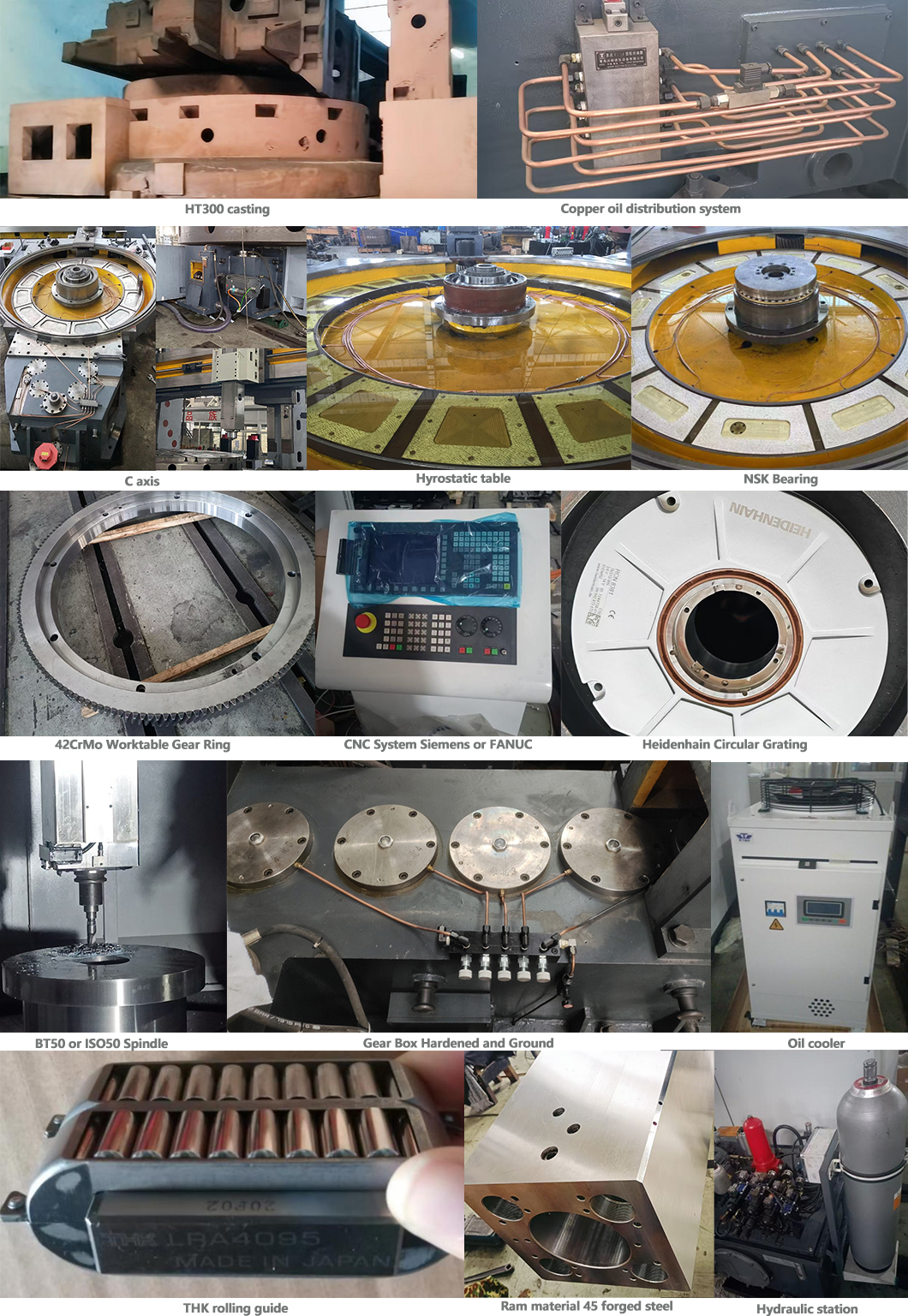

Vantagem do produto
1. Quadro de pórtico
O pórtico compreende uma coluna esquerda, uma coluna direita, uma viga de ligação, uma mesa de trabalho e outros componentes. Ele é conectado à fundação do torno vertical para serviço pesado com uma ferramenta motorizada. Estrutura simétrica fechada, utilizando ferro fundido de alta resistência e baixa tensão, com rigidez e resistência suficientes para garantir a precisão do torno de torneamento vertical com retenção e estabilidade a longo prazo.
2. Crossbeam
O feixe é colocado em frente à coluna, acionado por um motor CA de extensão de eixo duplo e acionado por engrenagens, engrenagens de minhocas e parafusos de chumbo para fazer o feixe se mover verticalmente na coluna
3. A mesa de trabalho adota
Uma estrutura de fôlego curto do tipo fixo fixo. Um conjunto de rolamentos de rolos cilíndricos curtos de alta linha de alta precisão (P5) é instalado no eixo do torno de moagem de giro vertical CNC
4. Suporte de ferramenta vertical
Este equipamento está equipado com um suporte de ferramenta projetado para aplicações de torneamento e moagem de CNC.
Usos do produto
The Heavy Duty Double Column Vertical Lathe with C axis is suitable for high-speed steel, cemented carbide and ceramic tools, rough and finishing of parts made of various ferrous metals, non-ferrous metals and some non-metallic materials, and can complete the turning of internal and external cylindrical surfaces, internal and external conical surfaces, end faces, grooving, metric thread and rotary surfaces and other processes.
Perguntas frequentes
Aceitação:
o conteúdo da pré-aceitação pelo padrão de aceitação da máquina
e uma folha de inspeção de precisão.
Instalação
1) O comprador, de acordo com o gráfico da fundação, foi oferecido pelo vendedor.
2) Depois que o equipamento chegar ao site do usuário, o comprador precisa concluir os preparativos para a fonte de alimentação trifásica, cabo de quatro núcleos trifásicos, fonte de ar comprimida etc. e fornecer os cabos mencionados acima e os tubos de ar para inserir a interface padrão da máquina-ferramenta, e o usuário notificará o fornecedor para instalar e a depuração após a preparação está pronta.
Treinamento
• 1-2 dias: Inspeção da conexão a cabo, a fundação acabada é qualificada para orientar o
cliente a conhecer o nome e as funções de cada componente também.
1) Demoção e ensine o usuário a calibrar e usar peças de trabalho do cliente na máquina.
Revise todas as etapas de operação e aprenda o método de manutenção de cada parte.
O período de garantia é de 14 meses a partir da data de depuração no workshop do cliente.
No período de garantia,
se algumas peças precisarem ser substituídas devido à qualidade do produto, a empresa é responsável pela substituição gratuita. Se o problema não estiver relacionado à qualidade do produto do torno vertical, ou se a empresa precisar enviar um técnico para corrigir o torno vertical, as taxas apropriadas devem ser coletadas.
Nossa empresa ajudará os clientes a colocar a máquina funcionando bem e responderá a todas as perguntas
dos clientes on -line.
Para problemas simples de operação por meio de email/whatsapp/vídeo/telefonema, lide diretamente
para obter um problema difícil, convide um engenheiro para ajudá -lo a reparar ou depurar no local.
Período fora da garantia:
o cliente apenas paga o custo das peças a um preço razoável e mais baixo.
Solução de problemas
1) Antes da entrega: o departamento especial de CQ verifica cuidadosamente para garantir que tudo seja qualificado com a alta
qualidade
2) ao ver as fotos ou vídeos reais dos clientes, usando o grupo discutido ou e -mail, ou
uma reunião de vídeo ou uma ligação fornece soluções imediatamente
3) O engenheiro de despacho vai para oficinas de clientes no local.
