Máquina de torno vertical de coluna dupla CNC

This series of large double column vertical lathe is our company absorbs contemporary advanced design and manufacturing technology, adopts finite element analysis calculation and optimization design methods, implements the latest national precision standards, configures advanced functional components at home and abroad, realizes strong cutting in structural performance, high dynamic and static rigidity of machine tools, safe and reliable movements, long service life and high processing efficiency of high-tech mechatronics machine ferramentas.

Modelo:
CK5225, CX5131, CK5240, CK5250, CK5263, CK5280, CK52100, CK52125

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Descrição do produto

Introdução

Máquina de torno de torneamento vertical de coluna dupla CNC é um produto mecânico de alta tecnologia com alta rigidez dinâmica e estática, movimento seguro e confiável, vida útil longa de serviço e alta eficiência de processamento, que adotou a tecnologia avançada de design e fabricação em casa e no exterior, implementa os mais recentes padrões de precisão nacional e é equipado com unidades de funções avançadas. Um forte corte de desempenho da estrutura foi alcançado.

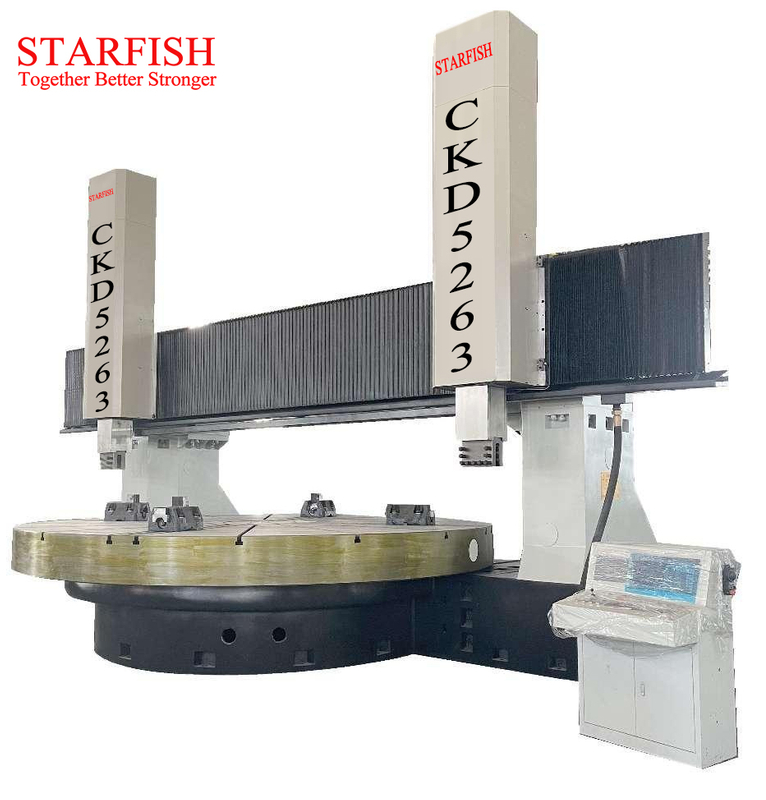

O torno vertical pode ser o feixe fixo, que é adequado para anel, produtos de engrenagem

Detalhes

Torno vertical de coluna dupla

Parâmetro Pesado CNC Torno Vertical

O parâmetro pode ser personalizado

A máquina de torno vertical pode ser equipado com o eixo C

Item	Unidade	CK5225	CK5231	CK5235	CK5240	CK5250
Máx. Girar diâmetro	mm	2500	3100	3500	4000	5000
Máx. Altura da peça de trabalho	mm	1000/1600/2000 /2200	1000/1600/2000/2200 /2500	1000/1600/2000/2200/2500	1000/1600/2000/2500	1000/2500/3000/4000
Diâmetro da mesa de trabalho	mm	2250	2830	2850	3150	4500
Máx. peso de carga	t	10/16	16/10/20	16/10/20/32	16/10/32 /40/50/63	32/40/50 /63150
Etapa de rotação da mesa de trabalho		Indepleto	Indepleto	Indepleto	Indepleto	Indepleto
Velocidade de rotação da mesa de trabalho	r/min	2 ~ 63	2 ~ 63	2 ~ 63	2 ~ 63	0,32 ~ 32
Máx. Torque da mesa de trabalho	KN	60	60	60	60	150
Máx. Tornar o torque da postagem da ferramenta	KN	40	40	40	40	40
Faixa de alimentação da ferramenta direita	mm/min	0,25 ~ 90	0,25 ~ 90	0,25 ~ 90	0,25 ~ 90	0,10 ~ 500
Ferramenta correta pós -movimento rápido	mm/min	1550	1550	1550	1550	4000
Ferramenta de esquerda Post Movimento rápido	mm/min	5000	5000	5000	5000	4000
Faixa de alimentação da ferramenta esquerda	mm/min	1-2000	1-2000	1-2000	1-2000	0,10 ~ 500
Ângulo de balanço da postagem da ferramenta		± 30º	± 30º	± 30º	± 30º	-
Seção da ferramenta	mm	40 × 50	40 × 50	40 × 50	40 × 50	280x280
Viagem de feixe	mm	1250/1650/1850	1250/1650/1850	1250/1650/1850 /2150/2800	1250/1650/1850/ 2150/2800/3500	2150/2800/3000 /4500
Velocidade de elevação do feixe	mm/min	350	350	350	350	410
Principal principal	KW	55	55	55	55	75/90
Peso	t	41	41	45	47	200

Item	Unidade	CK5263	CK5280	CK52100	CK52125	CK52160
Máx. girar diâmetro	mm	6300	8000	10000	12500	16000
Máx. Altura da peça de trabalho	mm	4000	4000	4000	5500	10000
Diâmetro da mesa de trabalho	mm	5700	7100	7500	7500	5500 /6000/7000
Máx. Peso da mesa de trabalho	t	63/80 /100/150	100/125/150	150/250	250	400
Etapa de rotação da mesa de trabalho		Indepleto	Indepleto	Indepleto	Indepleto	Indepleto
Velocidade de rotação da mesa de trabalho	r/min	0,32 ~ 32	0,32 ~ 32	0,2 ~ 20	0,16 ～ 16	0,1-10
Máx. Torque da mesa de trabalho	KN · m	150	150	640	640	1000
Máx. Tornar o torque da postagem da ferramenta	KN	63	63	125		-
Faixa de alimentação da ferramenta direita	mm/min	0,10 ~ 500	0,10 ~ 500	-	0,10 ~ 500	-
Ferramenta correta pós -movimento rápido	mm/min	4000	4000	4000	4000	-
Ferramenta de esquerda Post Movimento rápido	mm/min	4000	4000	4000	4000	-
Faixa de alimentação da ferramenta esquerda	mm/min	0,10 ~ 500	0,10 ~ 500	-	0,10 ~ 1000	-
Ângulo de balanço da postagem da ferramenta		-	-	-	-	-
Seção da ferramenta	mm	280x280	280x280	80x80	100x100 （max）	-
Seção de RAM	mm	-	-	320x320	400x400	400/500
Viagem de feixe	mm	3000/3500/4500	3000/3500/4500/5000	3250/3750/4500/5000	4000/4500/5000	4000/5000/5500
Velocidade de elevação do feixe	mm/min	410	410	300	300
Principal principal	KW	90	90/132	132	132	160
Peso	t	215	-	-	465

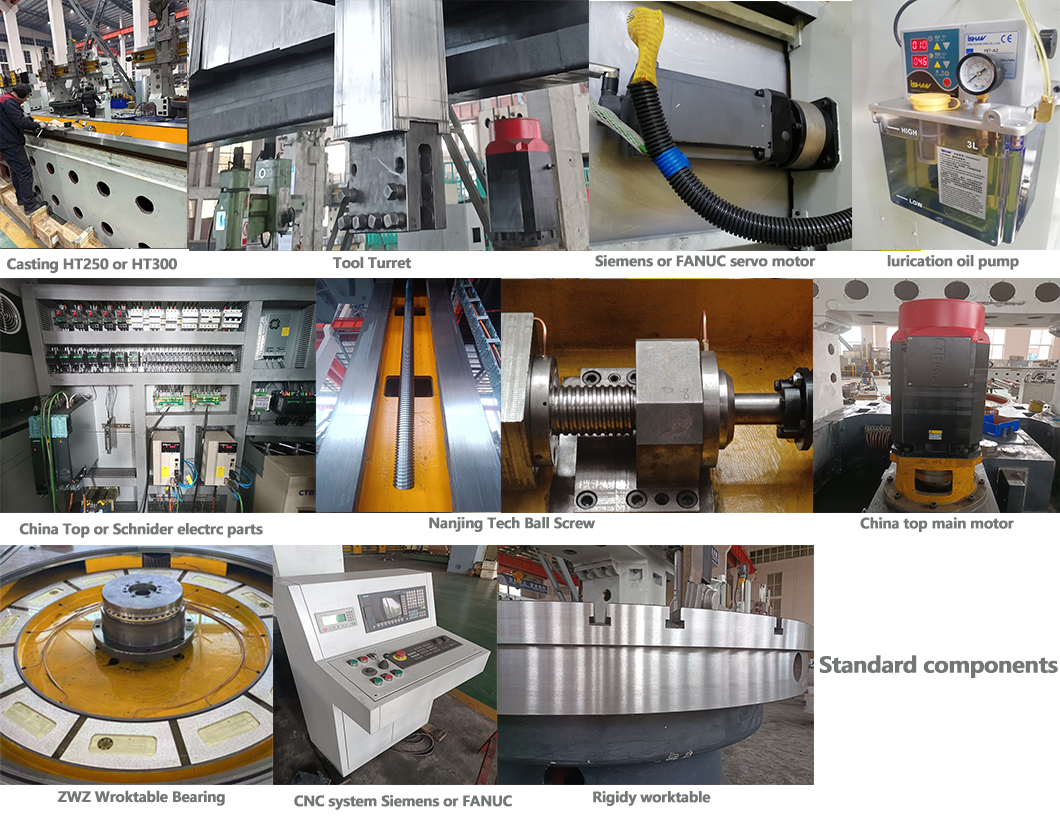

Vantagem do produto

1. Caixa de engrenagem

CNC Double Column Turning Turning Machine Use engrenagem feita de 40 Cr através do tratamento de extinção de alta frequência, a dureza atinge HRC40-45

2. Sistema de alimentação

Um motor de servo AC aciona o sistema de alimentação (eixo x, eixo z).

3. Cama

O leito é uma estrutura integrante, o material é feito de ferro fundido de alta resistência e baixa estresse e são adotadas medidas de redução de vibração eficazes.

4. Quadro de pórtico

Para ser adequado para um corte forte, o guia de feixe cruzado adota alta dureza e guia duro endurecido

5. Crossbeam

A superfície de contato do feixe e a guia da coluna é colada com um cinto macio de guia resistente ao desgaste do PTFE, que possui um pequeno coeficiente de atrito

6. Tabela de trabalho

O torno vertical do CNC tem uma parte inteira da mesa de trabalho da simetria térmica, e o mecanismo de transmissão principal é instalado na base da mesa de trabalho e do leito.

7. Sistema CNC

O sistema CNC usa Siemens ou Fanuc. Pode perceber o controle digital do eixo XZC e a ligação de dois eixos.

8. Postagem de ferramentas

Uma ou duas ferramentas de controle CNC post

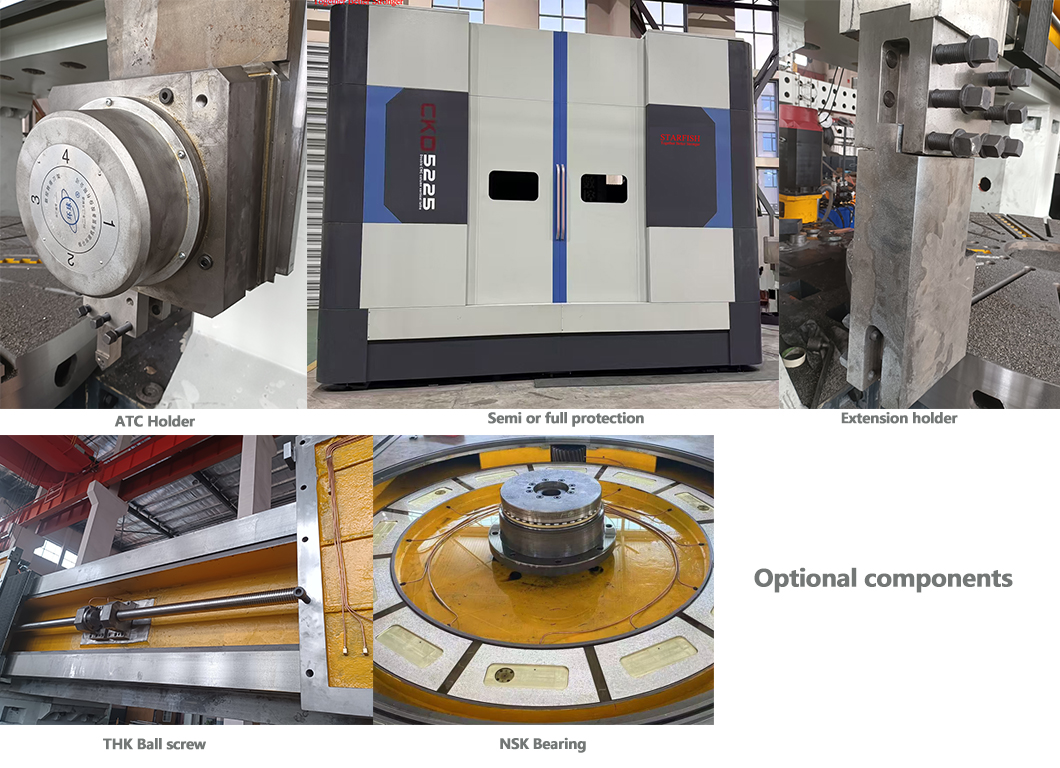

Componentes opcionais

Trabalhar

新网站详情页-双柱立车

Perguntas frequentes

Aceitação:
o conteúdo da pré-aceitação pelo padrão de aceitação da máquina
e uma folha de inspeção de precisão.
Instalação
1) O comprador, de acordo com o gráfico da fundação, foi oferecido pelo vendedor.
2) Depois que o equipamento chegar ao site do usuário, o comprador precisa concluir os preparativos para a fonte de alimentação trifásica, cabo de quatro núcleos trifásicos, fonte de ar comprimida etc. e fornecer os cabos mencionados acima e os tubos de ar para inserir a interface padrão da máquina-ferramenta, e o usuário notificará o fornecedor para instalar e a depuração após a preparação está pronta.
Treinamento
• 1-2 dias: Inspeção da conexão a cabo, a fundação acabada é qualificada para orientar o
cliente a conhecer o nome e as funções de cada componente também.
1) Demoção e ensine o usuário a calibrar e usar peças de trabalho do cliente na máquina.
Revise todas as etapas de operação e aprenda o método de manutenção de cada parte.
O período de garantia é de 14 meses a partir da data de depuração no workshop do cliente.
No período de garantia,
se algumas peças precisarem ser substituídas devido à qualidade do produto, a empresa é responsável pela substituição gratuita. Se o problema não estiver relacionado à qualidade do produto do torno vertical, ou se a empresa precisar enviar um técnico para corrigir o torno vertical, as taxas apropriadas devem ser coletadas.
Nossa empresa ajudará os clientes a colocar a máquina funcionando bem e responderá a todas as perguntas
dos clientes on -line.
Para problemas simples de operação por meio de email/whatsapp/vídeo/telefonema, lide diretamente
para obter um problema difícil, convide um engenheiro para ajudá -lo a reparar ou depurar no local.
Período fora da garantia:
o cliente apenas paga o custo das peças a um preço razoável e mais baixo.
Solução de problemas
1) Antes da entrega: o departamento especial de CQ verifica cuidadosamente para garantir que tudo seja qualificado com a alta
qualidade
2) ao ver as fotos ou vídeos reais dos clientes, usando o grupo discutido ou e -mail, ou
uma reunião de vídeo ou uma ligação fornece soluções imediatamente
3) O engenheiro de despacho vai para oficinas de clientes no local.
