Introdução do torno horizontal CNC
Um torno pesado é um tipo de máquina de torno projetada para lidar com peças de trabalho grandes e pesadas. Esses tornos são normalmente usados em ambientes industriais para usinar peças de metais grandes, como eixos, cilindros e outros componentes. Os tornos pesados são construídos com construção robusta e motores poderosos para fornecer a resistência e a estabilidade necessárias para lidar com as forças altas e o corte de cargas envolvidas na usinagem de peças pesadas. Eles geralmente têm maiores capacidades de giro e comprimentos mais longos na cama em comparação com os tornos padrão, permitindo que eles acomodam peças de trabalho maiores e mais longas. Essas máquinas são essenciais para operações de torneamento pesado em indústrias como aeroespacial, automotivo e petróleo e gás.
Configuração

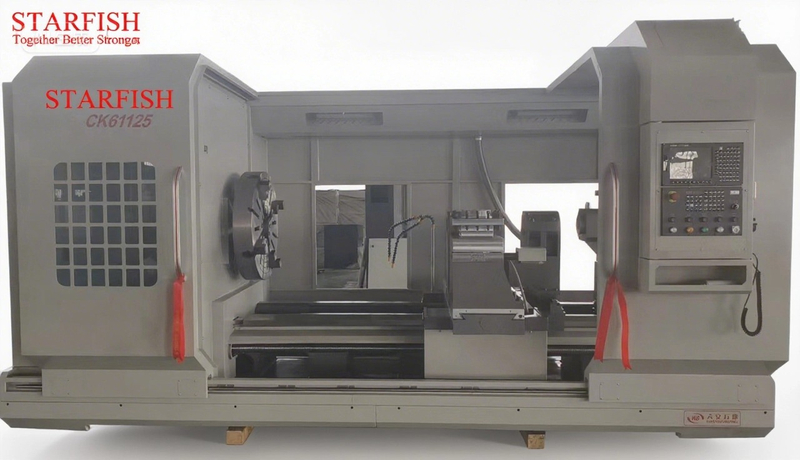

Parâmetro da máquina de torno horizontal CNC (torno convencional também pode ser fornecido)
ESPECIFICAÇÕES | Unidades | CK61125L | CK61140L | CK61160L | CK61180L | CK61200L |
Balance sobre a cama | mm | 1250 | 1400 | 1600 | 1800 | 2000 |
Swing Over Cross Slide | mm | 850 | 1050 | 1250 | 1450 | 1650 |
Distância entre centros | mm | 1000-10000 | 1000-10000 | 1000-10000 | 1000-10000 | 1000-10000 |
Largura da guia | mm | 1100 | 1100 | 1100 | 1100 | 1100 |
Máx. capacidade de carga | T | 10 | 10 | 10 | 10 | 10 |
Furo do fuso | mm | 100 | 100 | 100 | 100 | 100 |
Fusado de furo afunilado | - | Métrica φ120 | Métrica φ120 | Métrica φ120 | Métrica φ120 | Métrica φ120 |
Etapas de velocidade do eixo | - | 4 etapas | 4 etapas | 4 etapas | 4 etapas | 4 etapas |
Faixa de velocidade do eixo | RPM | 10-300 | 10-300 | 10-300 | 10-200 | 10-200 |
Mandril | mm | Φ1250 Manual de 4-JAW | Φ1250 Manual de 4-JAW | Φ1250 Manual de 4-JAW | Φ1600 Manual de 4-JAW | Φ1600 Manual de 4-JAW |
Postagem de torre/ferramenta | - | Posição elétrica 4 | Posição elétrica 4 | Posição elétrica 4 | Posição elétrica 4 | Posição elétrica 4 |
Tamanho da ferramenta | mm | 50x50 | 50x50 | 50x50 | 50x50 | 50x50 |
X Viagem do eixo | mm | 700 | 750 | 850 | 850 | 850 |
Z Viagem do eixo | mm | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 | 3000-10000 |
X eixo de travessia rápida | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 |
Zis zis rápido travessia | mm/min | 6000 | 6000 | 6000 | 6000 | 6000 |
Diâmetro da pena de cauda | mm | Φ260 | Φ260 | Φ260 | Φ260 | Φ260 |
Tailstock Quill diminuto | - | Métrica φ80 | Métrica φ80 | Métrica φ80 | Métrica φ80 | Métrica φ80 |
Tailstock Quill Travel | mm | 300 | 300 | 300 | 300 | 300 |
Motor do fuso principal | KW | 30 | 30 | 30 | 37 | 37 |
Motor da bomba de líquido de arrefecimento | KW | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
Largura x altura | mm | 2550x2350 | 2600x2400 | 2700x2560 | 2800x2760 | 2900X2900 |
Comprimento | mm | 6700-14000 | 6700-14000 | 6700-13700 | 6700-14000 | 6700-14000 |
Peso líquido | T | 22.6-28.9 | 23.6-29.9 | 24.6-30.9 | 25.6-31.9 | 26.6-32.9 |
Características de desempenho do torno de torneamento horizontal
1. Capacidade de lidar com peças de trabalho grandes e pesadas: os tornos pesados são projetados para lidar com a usinagem de componentes grandes e pesados que podem ser muito grandes para os tornos padrão. Isso os torna adequados para indústrias que trabalham com peças grandes.
2. Construção robusta: os tornos pesados são construídos com materiais fortes e duráveis para suportar as forças altas e o corte de cargas envolvidas na usinagem de peças pesadas.
3. Alta potência e torque: esses tornos estão equipados com motores e sistemas de engrenagem poderosos para fornecer o torque necessário para a usinagem de materiais grandes e resistentes.
4. Versatilidade: os tornos pesados geralmente têm uma ampla gama de velocidades e taxas de alimentação do fuso, permitindo operações versáteis de usinagem em uma variedade de materiais.
5. Comprimento mais longo da cama e maior capacidade de balanço: esses tornos normalmente têm comprimentos mais longos na cama e capacidades de giro maiores, permitindo -lhes acomodar peças de trabalho maiores e mais longas.
6. Precisão e precisão: Apesar de sua natureza pesada, esses tornos são projetados para fornecer alta precisão e precisão nas operações de usinagem.
7. Adequado para operações de torneamento de serviço pesado: os tornos pesados são essenciais para indústrias como aeroespacial, automotiva e petróleo e gás, onde as operações de torneamento pesado são comuns.

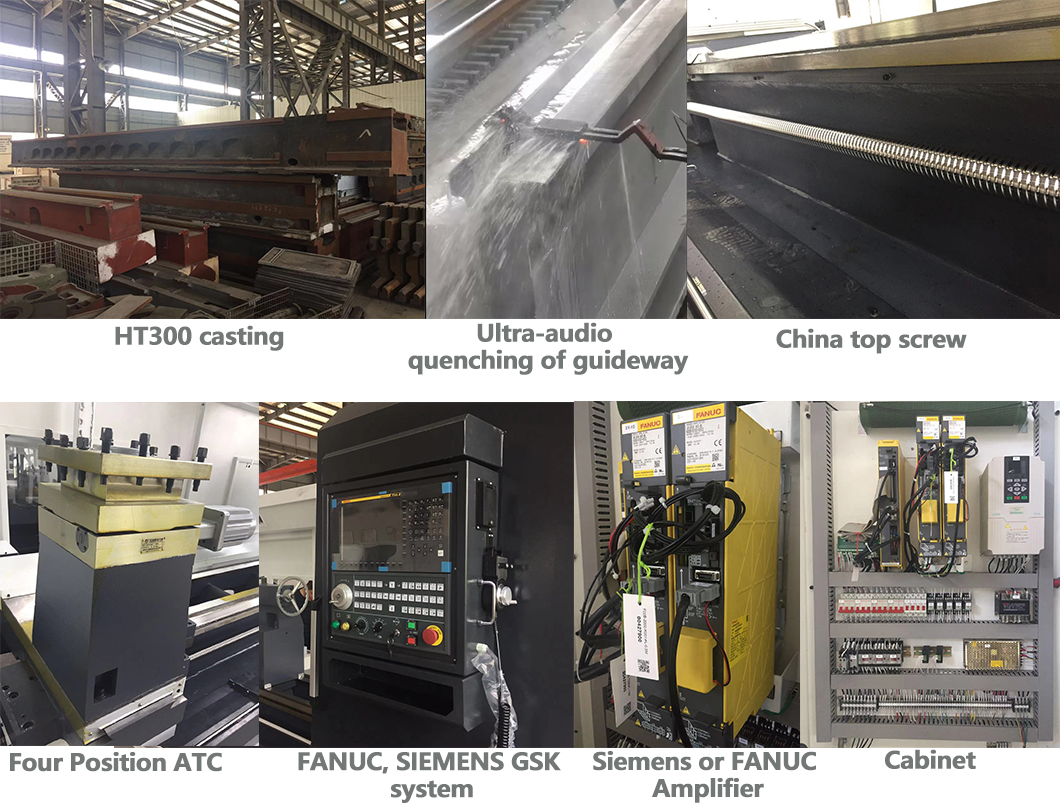

Configuração StarDarrd
Turreta elétrica de quatro estação, mandril de quatro mandíbulas, manual manual, lubrificação centralizada automática, sistema de refrigeração, cobertura de proteção semi-fechada
Configuração opcional
Sistemas CNC como Siemens, Fanuc, Guangshu e Kande, torres horizontais ou acionados, estoques hidráulicos, tampas de proteção totalmente fechadas

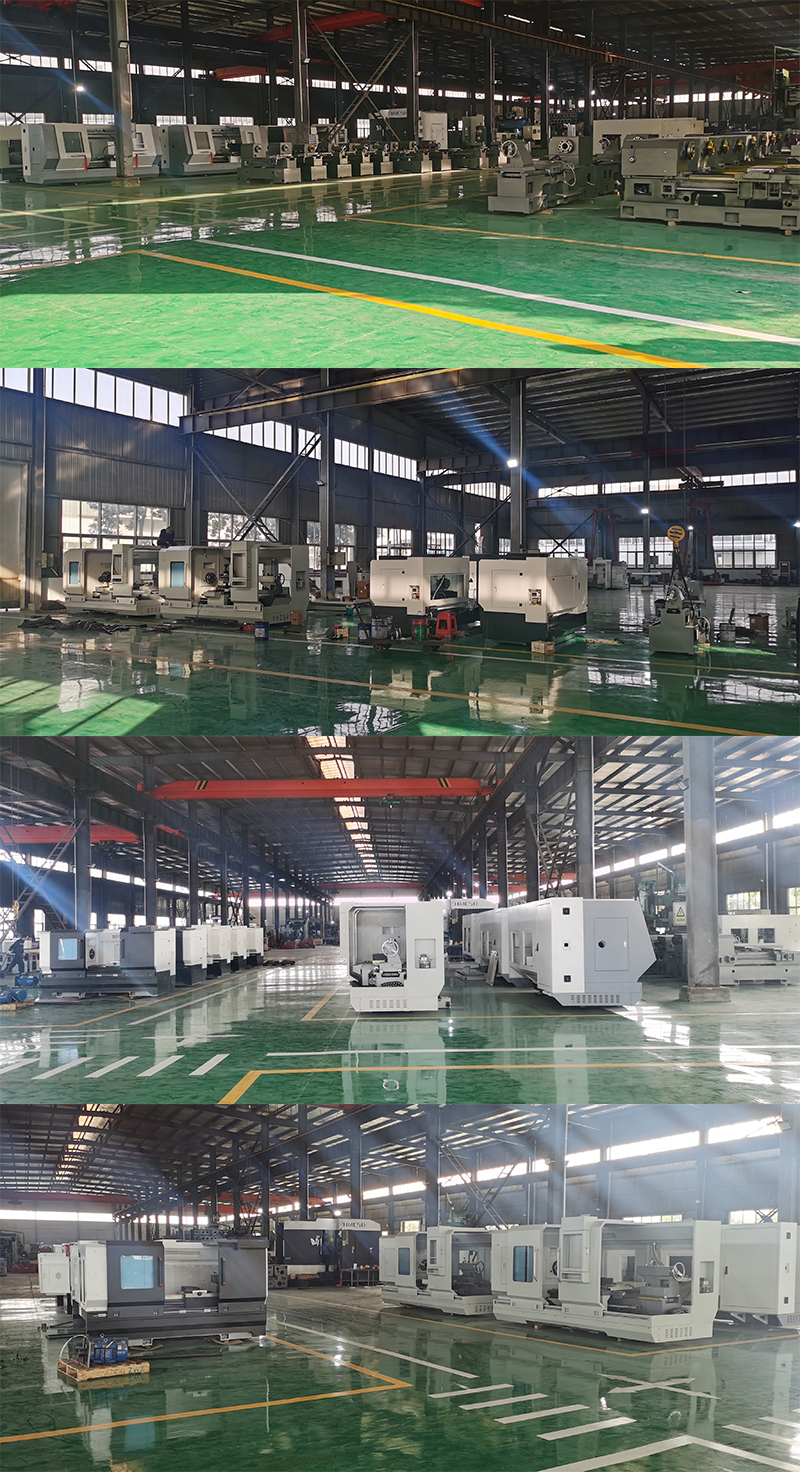

Oficina
Perguntas frequentes
Aceitação:
o conteúdo da pré-aceitação pelo padrão de aceitação da máquina
e uma folha de inspeção de precisão.
Instalação
1) O comprador, de acordo com o gráfico da fundação, foi oferecido pelo vendedor.
2) Depois que o equipamento chegar ao site do usuário, o comprador precisa concluir os preparativos para a fonte de alimentação trifásica, cabo de quatro núcleos trifásicos, fonte de ar comprimida etc. e fornecer os cabos mencionados acima e os tubos de ar para inserir a interface padrão da máquina-ferramenta, e o usuário notificará o fornecedor para instalar e a depuração após a preparação está pronta.
Treinamento
• 1-2 dias: Inspeção da conexão a cabo, a fundação acabada é qualificada para orientar o
cliente a conhecer o nome e as funções de cada componente também.
1) Demoção e ensine o usuário a calibrar e usar peças de trabalho do cliente na máquina.
Revise todas as etapas de operação e aprenda o método de manutenção de cada parte.
O período de garantia é de 14 meses a partir da data de depuração no workshop do cliente.
No período de garantia,
se algumas peças precisarem ser substituídas devido à qualidade do produto, a empresa é responsável pela substituição gratuita. Se o problema não estiver relacionado à qualidade do produto do torno vertical, ou se a empresa precisar enviar um técnico para corrigir o torno vertical, as taxas apropriadas devem ser coletadas.
Nossa empresa ajudará os clientes a colocar a máquina funcionando bem e responderá a todas as perguntas
dos clientes on -line.
Para problemas simples de operação por meio de email/whatsapp/vídeo/telefonema, lide diretamente
para obter um problema difícil, convide um engenheiro para ajudá -lo a reparar ou depurar no local.
Período fora da garantia:
o cliente apenas paga o custo das peças a um preço razoável e mais baixo.
Solução de problemas
1) Antes da entrega: o departamento especial de CQ verifica cuidadosamente para garantir que tudo seja qualificado com a alta
qualidade
2) ao ver as fotos ou vídeos reais dos clientes, usando o grupo discutido ou e -mail, ou
uma reunião de vídeo ou uma ligação fornece soluções imediatamente
3) O engenheiro de despacho vai para oficinas de clientes no local.
