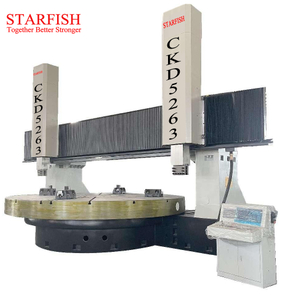

Tornos CNC de coluna dupla

Diâmetro máximo de giro: 2500-16000mm

Status de disponibilidade:
Quantidade:
facebook sharing button
wechat sharing button
linkedin sharing button
sharethis sharing button

Introdução de torno vertical

Tornos CNC de coluna dupla são adequados para processar metais ferrosos, metais não ferrosos e materiais não metálicos parciais, e podem realizar o processamento de torneamento da face final, superfície cilíndrica interna e externa, superfície cônica circular interna e externa.

A ação de corte do torno é controlada pelo SISTEMA SIEMENS OU SISTEMA FANUC, e o eixo de alimentação é acionado pelo servo motor assíncrono CA.A transmissão principal é acionada pelo servo motor CA do fuso, mudança de marcha hidráulica e regulação de 16 marchas ou velocidade contínua.O descanso da ferramenta adota a estrutura da mesa de ferramentas manual de posição de 5 ferramentas do aríete tipo T com boa rigidez e troca conveniente de ferramentas.A mesa de trabalho é um mandril manual de movimento único de 4 mandíbulas.

Recurso

1. As peças dos tornos CNC de coluna dupla, como a base, a bancada, a viga transversal e o aríete, adotam ferro fundido cinzento de alta resistência e boa retificação, que é temperado e queimado para eliminar o estresse interno sem deformação.

2. A alimentação do torno vertical adota servo motor CA e fuso de esfera, e o porta-ferramenta reto da cruzeta é equipado com uma tampa fechada, o que aumenta a segurança e a agradabilidade da máquina-ferramenta.

3. O acionamento principal do carro vertical é acionado por um motor CA, e a faixa de velocidade da mesa é realizada por meio de um mecanismo de mudança de velocidade do fuso contínuo.


Especificação de produtos

O torno vertical pode ser equipado com eixo C

Item

Unidade

CK5250

CK5263

CK5280

CK52100

Máx.diâmetro de giro

milímetros

5000

6300

8000

10000

Máx.Altura da peça

milímetros

4000

4000

4000

4000

Diâmetro da mesa de trabalho

milímetros

4500

5700

7100

7500

Máx.Peso da mesa de trabalho

t

32/40/50

/63150

63/80

/100/150

100/125/150

150/250

Etapa de rotação da mesa de trabalho


contínuo

contínuo

contínuo

contínuo

Velocidade de rotação da mesa de trabalho

rpm

0,32~32

0,32~32

0,32~32

0,2~20

Máx.Torque da mesa de trabalho

KN·m

150

150

150

640

Máx.Torque de giro da coluna da ferramenta

KN

63

63

63

125

Faixa correta de alimentação da ferramenta

mm/min

0,10~500

0,10~500

0,10~500

-

Ferramenta direita após movimento rápido

mm/min

4000

4000

4000

4000

Ferramenta esquerda após movimento rápido

mm/min

4000

4000

4000

4000

Faixa de alimentação esquerda da ferramenta

mm/min

0,10~500

0,10~500

0,10~500

-

Ângulo de oscilação do porta-ferramenta


-

-

-

-

Seção de ferramentas

milímetros

280x280

280x280

280x280

80x80

Seção de carneiro

milímetros

-

-

-

320x320

Viagem do feixe

milímetros

2150/2800/3000/4500

3000/3500/4500

3000/3500/4500/5000

3250/3750/4500/5000

Velocidade de levantamento do feixe

mm/min

410

410

410

300

Potência do motor principal

kW

75/90

90

90/132

132

Peso

t

200

215

-

-


Detalhes dos produtos

As peças principais que são usadas há 20 anos combinam muito bem.

Peças principais: sistema Siemens, servo motor Siemens......

Sistema Fanuc opcional, Sistema Fanuc

20201006210428c785002b916a4a0badd251500c974d9b

Peça de trabalho

Os tornos CNC de coluna dupla são bons para usinar trabalhos mais difíceis e melhores.

As máquinas trabalham para peças de energia eólica há muitos anos.

Mais peças maiores, usinagem mais estável Torno vertical de coluna dupla

202207212050406083a0b7c72f442cabdfddf3e1a02890

Fluxo de trabalho

Todo o Processo1


Clientes


未标题-1 (4)

Os tornos CNC de coluna dupla são bons para usinar trabalhos mais difíceis e melhores.

As máquinas trabalham para peças de energia eólica há muitos anos.

Mais peças maiores, usinagem mais estável

Torno vertical de coluna dupla
