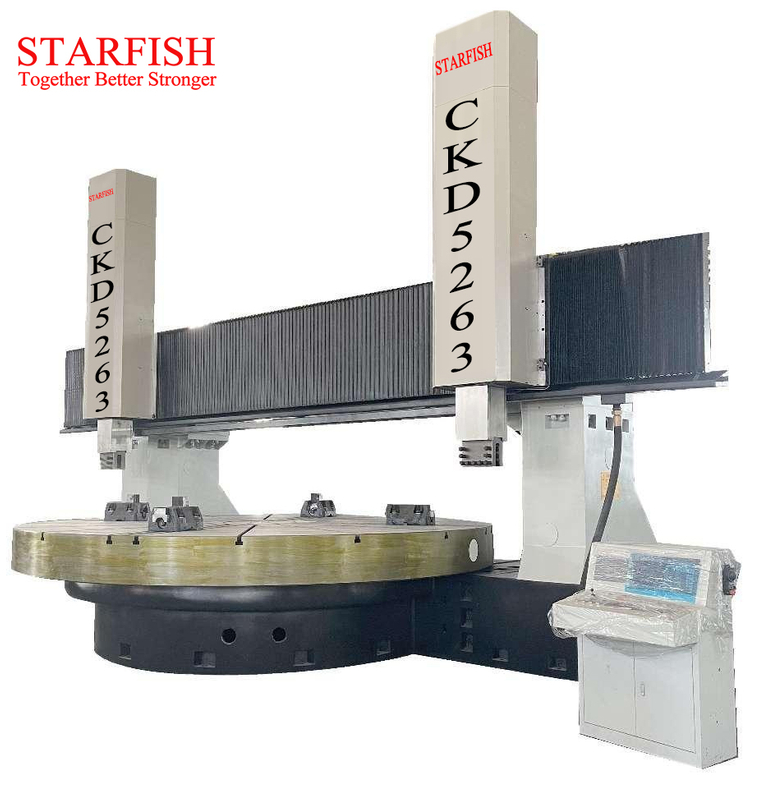

Tornos CNC de torreta vertical dupla

Diâmetro máximo de giro: 2500-16000mm

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Descrição do produto

Recurso

1. Esta série de tornos CNC de torreta vertical dupla é adequada para torneamento interno e externo, afilamento interno e externo, revestimento, ranhura, rosca, torneamento de superfície de contorno, etc.

2. O acionamento do fuso adota servo motores, através de uma unidade de mudança de velocidade do fuso de 16 etapas, para fazer com que a mesa de trabalho realize uma regulação de velocidade contínua.

3. O sistema de alimentação adota o parafuso de acionamento do servo motor CA através da caixa de engrenagens.

4. O sistema de alimentação do eixo de reboque adota parafuso de avanço, ambas as extremidades fixas e pré-alongamento, alta rigidez avançada.

5. Tornos CNC de torreta vertical dupla adotam SIEMENS, sistema FANUC e servo motor

Especificação

O torno vertical pode ser equipado com eixo C

Item	Unidade	CK5225	CK5235	CK5240	CK5250	CK5263	CK5280	CK52100	CK52125	CA52160
Máx.Diâmetro de giro	milímetros	2500	3500	4000	5000	6300	8000	10000	12500	16000
Máx.Altura da peça	milímetros	1600/2000 /2200	1600/2000/ 2200	1600/2000/ 2200	4000	4000	4000	4000	5500	10000
Diâmetro da mesa de trabalho	milímetros	2250	2850	3150	4500	5700	7100	7500	7500	5500 /6000/7000
Máx.Peso da mesa de trabalho	t	16/10	16/10/20/32	16/10/32 /40/50/63	32/40/50 /63150	63/80 /100/150	100/125/150	150/250	250	400
Etapa de rotação da mesa de trabalho		contínuo	contínuo	contínuo	contínuo	contínuo	contínuo	contínuo	contínuo	contínuo
Velocidade de rotação da mesa de trabalho	rpm	2~63	2~63	2~63	0,32~32	0,32~32	0,32~32	0,2~20	0,16~16	0,1-10
Máx.Torque da mesa de trabalho	KN·m	63	63	63	150	150	150	640	640	1000
Máx.Torque de giro da coluna da ferramenta	KN	53	53	53	63	63	63	125		-
Faixa correta de alimentação da ferramenta	mm/min	0,25~90	0,25~90	0,25~90	0,10~500	0,10~500	0,10~500	-	0,10~500	-
Ferramenta direita após movimento rápido	mm/min	1550	1550	1550	4000	4000	4000	4000	4000	-
Ferramenta esquerda após movimento rápido	mm/min	5000	5000	5000	4000	4000	4000	4000	4000	-
Faixa de alimentação esquerda da ferramenta	mm/min	1-2000	1-2000	1-2000	0,10~500	0,10~500	0,10~500	-	0,10~1000	-
Ângulo de oscilação do porta-ferramenta		±30º	±30º	±30º	-	-	-	-	-	-
Seção de ferramentas	milímetros	40×50	40×50	40×50	280x280	280x280	280x280	80x80	100x100 (máx.)	-
Seção de carneiro	milímetros	-	-	-	-	-	-	320x320	400x400	400/500
Viagem do feixe	milímetros	1250/1650/1850	1250/1650/1850/2150/2800	1250/1650/1850/2150/2800/3500	2150/2800/3000/4500	3000/3500/4500	3000/3500/4500/5000	3250/3750/4500/5000	4000/4500/5000	4000/5000/5500
Velocidade de levantamento do feixe	mm/min	350	350	350	410	410	410	300	300
Potência do motor principal	kW	55	55	55	75/90	90	90/132	132	132	160
Peso	t	41	45	47	200	215	-	-	465
