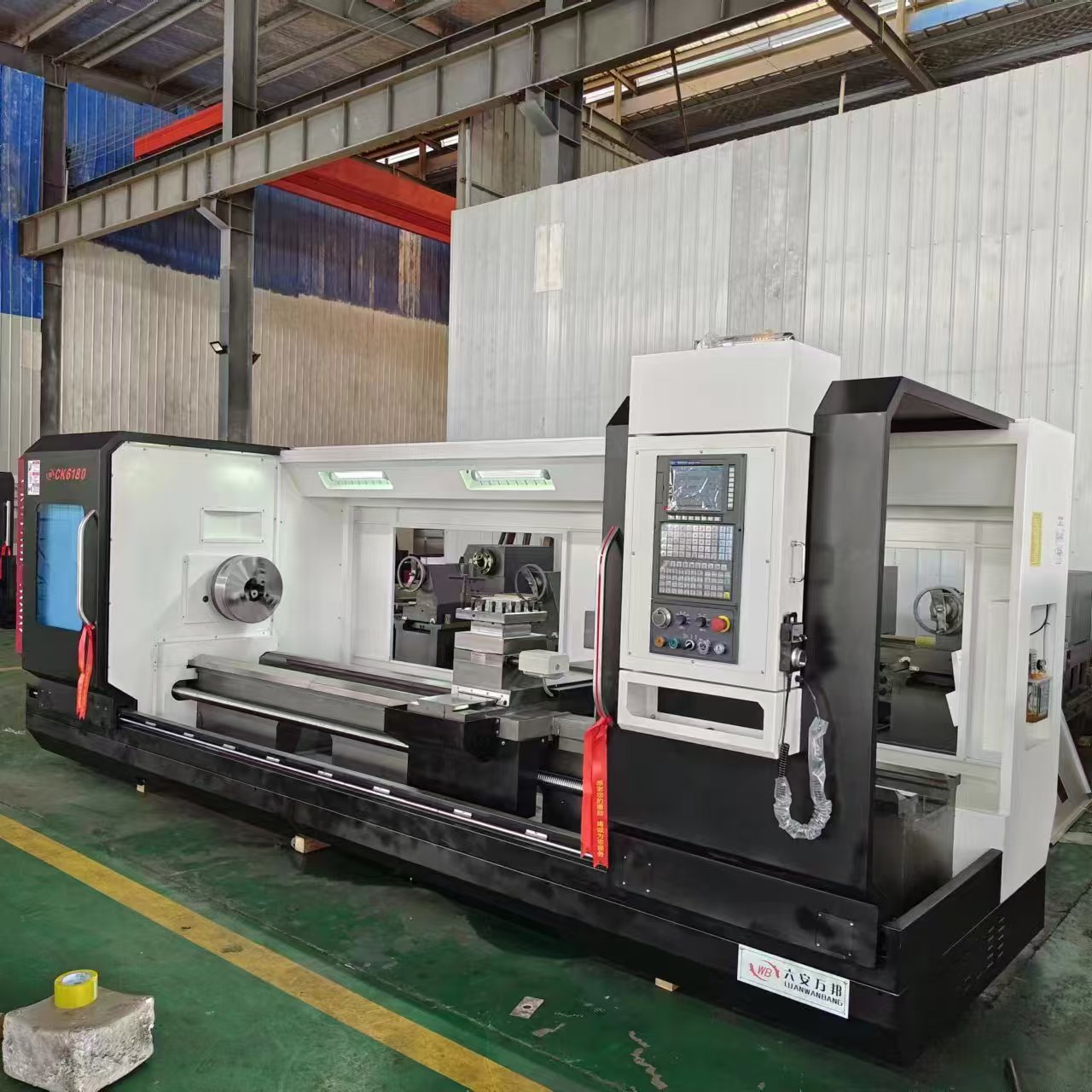

Torno de rosca de tubo CNC / aplicação de torno de óleo CNC
Esta série de tornos CNC para roscas de tubos adota uma estrutura de servo completo e um mandril elétrico composto, que é adequado para usinagem de alta eficiência e reparo de roscas de hastes de perfuração, juntas, revestimentos e outras peças de trabalho na indústria de petróleo, ao mesmo tempo que tem as funções do torno CNC comum, que pode processar o círculo externo, o furo interno e a face final de eixos, discos e outras peças de trabalho;esta série de máquinas-ferramentas é amplamente utilizada na indústria do petróleo para usinar e reparar peças de hastes de perfuração, juntas, revestimentos e outras peças, e também pode ser usada na exploração geológica.Esta série de máquinas-ferramentas é amplamente utilizada na indústria do petróleo para usinagem e reparo de peças de trabalho, como tubos de perfuração, juntas, revestimentos, etc. Elas também podem ser aplicadas na exploração geológica, mineração mineral, fundição química, construção de dutos, fabricação de máquinas e construção naval. .
Parâmetro:
ESPECIFICAÇÃO | UNIT | QK1325 | QK1327 | QKD1325 | QKD1330 | QKD1335 | QK1327 | Q1332 | QK1338 |
Balançar sobre a cama | milímetros | 800 | 800 | 800 | 900 | 900 | 1000 | 1000 | 1000 |
Balançar sobre o slide cruzado | milímetros | 480 | 480 | 435 | 535 | 535 | 610 | 610 | 610 |
Distância entre centros | milímetros | 1000/1500/3000 | 1000/1500/3000 | 1000/1500 | 1000/1500 | 1000/1500 | 1500/3000 | 1500/3000 | 1500/3000 |
Gama de rosqueamento de pip | milímetros | 50-255 | 50-270 | 50-220 | 110-129 | 110-340 | 130-270 | 190-320 | 190-380 |
Largura da guia | milímetros | 600 | 600 | 705/755 | 705/755 | 705/755 | 755 | 755 | 755 |
Máx.Capacidade de carga | milímetros | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Furo do fuso | T | 255 | 280 | 240 | 240 | 240 | 280 | 330 | 390 |
Tipo de ponta do fuso | VF.4 etapas | VF.4 etapas | Intenso | Intenso | Intenso | VF.4 etapas | VF.3 etapas | VF.3 etapas | |
Faixa de velocidade do fuso | rpm | 20-420 | 20-420 | 90-450 | 90-350 | 90-350 | 10-320 | 10-280 | 8-205 |
Mandril | milímetros | φ630 manual de 3 mandíbulas | φ630 manual de 3 mandíbulas | φ630 manual de 3 mandíbulas | φ780 manual de 3 mandíbulas | φ780 manual de 3 mandíbulas | φ800 manual de 3 mandíbulas | φ780 elétrico de 3 mandíbulas | φ800 elétrico de 3 mandíbulas |
Poste de ferramenta da torre | Torre NC 4 posições | Torre NC 4 posições | Torre NC 4 posições | Torre NC 4 posições | Torre NC 4 posições | Torre NC 4 posições | Torre NC 4 posições | Torre NC 4 posições | |
Tamanho da haste da ferramenta | milímetros | 32×32 | 32×32 | 32×32 | 40×40 | 40×40 | 40×40 | 40×40 | 40×40 |
Curso do eixo X | milímetros | 420 | 420 | 480 | 480 | 480 | 520 | 520 | 520 |
Curso do eixo Z | milímetros | 750/1250/2750 | 750/1250/2750 | 1000 | 1000 | 1000 | 1250/2750 | 1250/2750 | 1250/2750 |
Avanço rápido do eixo X | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
Avanço rápido do eixo Z | mmvmin | 6000 | 6000 | 6000 | 6000 | 6000 | 4000 | 4000 | 4000 |
Diâmetro da pena do cabeçote móvel | milímetros | φ 120 | φ120 | φ120 | φ120 | φ120 | φ160 | φ160 | φ160 |
Cone da pena do cabeçote móvel | MT6 | MT6 | MT6 | MT6 | MT6 | MT6 | MT6 | MT6 | |
Viagem de pena de tailstock | milímetros | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 300 |
Motor do fuso principal | kW | 15 | 15 | 22 | 22 | 22 | 22 | 22 | 22 |
Motor da bomba de refrigerante | kW | 0,125/0,37 | 0,125/0,37 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 |
Largura x Altura | milímetros | 1930×1900 | 1930×1900 | 2050×2050 | 2050×2050 | 2050x2050 | 2050x2050 | 2050x2050 | 2050x2050 |
Comprimento | milímetros | 3600/4100/5600 | 3600/4100/5600 | 3950/4450 | 3950/4450 | 3950/4450 | 4950/6450 | 4950/6450 | 4950/6450 |
Peso líquido | T | 6,0/6,5/7,5 | 6,2/6,7/7,7 | 8.1/8.3 | 8.9/9.1 | 8.9/9.1 | 10,5/12,2 | 12/12.5 | 11.5/13 |
Configuração padrão do torno CNC a óleo
Sistema Siemens
Configurações opcionais
Sistemas CNC Fanuc, Guangji e KAENTI, torre horizontal, tampa protetora totalmente fechada
Vantagem de produtos
A usinagem CNC de roscas de tubos tem as seguintes vantagens sobre os métodos de usinagem tradicionais:
Alta precisão: a usinagem CNC pode realizar usinagem de roscas de alta precisão para garantir a qualidade do produto e os requisitos de precisão.
Alto grau de automação: a usinagem CNC pode realizar a produção automática, reduzir a intervenção manual e melhorar a eficiência da produção.
Alta eficiência de produção: a usinagem CNC é rápida e estável, o que pode melhorar significativamente a eficiência da produção.
Repetibilidade: A usinagem CNC pode controlar com precisão os parâmetros de processamento para garantir a consistência e estabilidade dos resultados do processamento.
Forte adaptabilidade: a usinagem CNC pode ser adaptada a diferentes materiais, diferentes formatos de necessidades de processamento de roscas e flexibilidade.
Economia de custos: Embora o investimento em equipamentos de usinagem CNC seja alto, o custo geral de produção pode ser economizado melhorando a eficiência da produção e reduzindo os custos de mão de obra.
Uso de produtos
O torno CNC para rosca de tubo é amplamente utilizado na produção industrial, refletido principalmente nos seguintes aspectos:
Produção em lote: O torno CNC para rosca de tubo é adequado para a demanda de produção em lote, que pode realizar um processamento de rosca eficiente e preciso.
Processamento diversificado: o torno de rosca de tubo CNC pode processar vários tipos de roscas, incluindo roscas internas, roscas externas, roscas de diferentes especificações e passos.
Requisitos de alta precisão: Para necessidades de processamento de roscas que exigem alta precisão, o torno CNC para rosqueamento de tubos pode realizar um controle preciso para garantir a qualidade do produto.
Produção automática: O torno CNC para rosqueamento de tubos é caracterizado por um alto grau de automação, o que pode reduzir a intervenção manual e melhorar a eficiência da produção.
Processamento de estrutura complexa: O torno CNC para rosqueamento de tubos pode lidar com a demanda de processamento de rosca de estrutura complexa e realizar ligação multi-eixo e processamento multifuncional.
Perguntas frequentes
P: Como garantir a qualidade da máquina?
R: (1) As peças principais da máquina vêm do fabricante chinês ou mundialmente conhecido, como rolamentos, sistema hidráulico, parafusos de avanço.
(2) Equipamento de processamento importado dos principais fabricantes dos EUA, Europa ou China
(3) Dispositivo de teste importado da Alemanha, EUA.
(4) Possuímos uma equipe de design profissional usando métodos de design 2D e 3D.
(5)possuímos uma equipe de produção profissional
P: Podemos fazer OEM para você?
R: Sim
P: Posso alterar a tensão de acordo com as necessidades do cliente?
R: Sim
P: Pré-aceitação
R: (1)Bem-vindo à sua visita para inspeção
(2)Fazer vídeos de inspeção e fornecer um relatório de teste
P: Instalação e treinamento:
R: Instalação:
(1)Ter uma equipe de instalação e comissionamento altamente qualificada e de alta qualidade;
(2) Tomar a iniciativa de fornecer aos clientes a lista de materiais que o cliente precisa preparar quando a máquina-ferramenta for instalada, antes do envio da máquina-ferramenta;
(3)A engenharia instalará a máquina e fará treinamento no local
(4) Guia de instalação e vídeo são fornecidos para instalação se a máquina for entregue como uma máquina inteira
(5) O vídeo ao vivo pode ser conectado a você para orientar o cliente na instalação
(6) Fornecer serviços de instalação e comissionamento oportunos e profissionais para treinamento de máquinas Starfish
(7) Após a instalação, oriente o usuário sobre o uso correto da máquina.
(8) O manual do usuário é fornecido.
